Justieren von Position und Neigungswinkel des Sensordisplays (vertikales Bedienfeld)
Position und Neigungswinkel des Bedienfeldes können eingestellt werden. Justieren Sie Position und Neigungswinkel des Bedienfeldes, wenn das Sensordisplay nicht deutlich lesbar ist.
1.
Halten Sie das Bedienfeld mit beiden Händen, wie in der Abbildung unten gezeigt.
2.
Ändern Sie langsam die Position des Bedienfeldes.

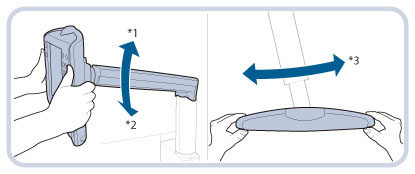

Den Neigungswinkel können Sie wie aus der folgenden Abbildung ersichtlich justieren. Wenn Sie den Einstellbereich in einer der Richtungen überschreiten, kann der Halterungsarm des Bedienfeldes beschädigt werden.
*1 25° Nach oben
*2 15° Nach unten
*3 57° Seitwärts
3.
Ändern Sie langsam den Winkel des Bedienfeldes.
Den Neigungswinkel können Sie wie aus der folgenden Abbildung ersichtlich justieren. Wenn Sie den Einstellbereich in einer der Richtungen überschreiten, kann der Halterungsarm des Bedienfeldes beschädigt werden.
*1 40° Nach oben und unten
*2 80° Seitwärts
