Austauschen der Heftpatrone in der Sattelheftungseinheit (Broschüren Finisher K1)
Wenn der Heftklammervorrat in der Sattelhefteinheit des Broschüren Finisher K1 fast erschöpft ist und die Heftpatrone der Sattelhefteinheit ausgetauscht werden muss, erscheint am Sensordisplay eine entsprechende Aufforderung. Setzen Sie eine neue Heftpatrone ein wie im Folgenden erläutert.
|
WICHTIG
|
|
Bitte gehen Sie vorsichtig mit den Elementen der Zusatzausstattung um, die an das System angeschlossen sind. Wenn die Abdeckung eines Zusatzprodukts geöffnet wird, um eine Heftpatrone auszuwechseln, Locher-/Trimmer-/Heftabfall zu entsorgen oder Papier- und Heftklammerstaus zu entfernen, können noch weitere Drucke ausgegeben werden, wenn andere Elemente der Zusatzausstattung normal arbeiten und nicht von den Maßnahmen zum Entfernen von Papier oder Heftklammern betroffen sind.
Falls erforderlich, entfernen Sie vor dem Austauschen der Heftpatrone der Sattelhefteinheit alles Papier aus der Broschürenausgabe.
|
|
HINWEIS
|
|
Dies ist nur erforderlich, wenn der Broschüren Finisher K1 angeschlossen ist (der Broschüren Finisher K1 ist ein Zusatzprodukt).
Wechseln Sie beim Austauschen der Heftpatronen die vordere und das hintere Patrone aus.
Sie sollten sich rechtzeitig neue Heftpatronen bei Ihrem Canon Vertriebspartner beschaffen, bevor der Vorrat erschöpft ist.
Verwenden Sie nur für dieses System empfohlene Heftpatronen.
 |
1.
Öffnen Sie die vordere Abdeckung des Finisher.
2.

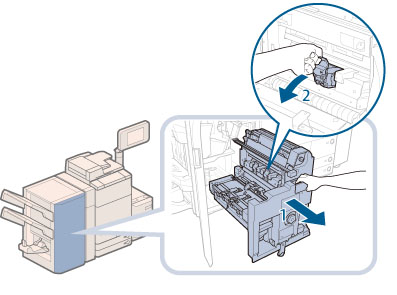

Ziehen Sie die Heftklammerneinheit aus der Sattelhefteinheit (F-C5).
 |
1.Ziehen Sie die Sattelhefteinheit (F-C5) heraus. |
2.Fassen Sie die Heftklammerneinheit am Griff und ziehen Sie sie heraus. |
3.
Öffnen Sie die Heftklammerneinheit, indem Sie auf den hellblauen Bereich drücken.
 |
1.Drücken Sie auf die hellblauen Bereiche an beiden Seiten der Heftpatrone. |
2.Öffnen Sie die Abdeckung der Heftklammerneinheit. |
4.
Heben Sie die leere Heftpatrone ab und ziehen Sie sie heraus.
5.
Schieben Sie die neue Heftpatrone ein, bis sie hörbar einrastet.
6.
Schließen Sie die Abdeckung der Heftklammerneinheit.
7.

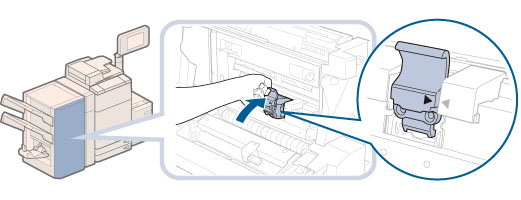

Setzen Sie den Heftklammernbehälter in seine Ausgangsposition in der Sattelhefteinheit zurück.
Achten Sie beim Wiedereinsetzen der Heftklammerneinheit immer darauf, dass sie so weit eingeschoben wird, bis die Pfeile wie in der Abbildung dargestellt ausgerichtet sind.
|
WICHTIG
|
|
Folgen Sie Schritt 2 bis 7 und tauschen Sie die andere Heftpatrone in der Sattelheftungseinheit aus.
|
8.

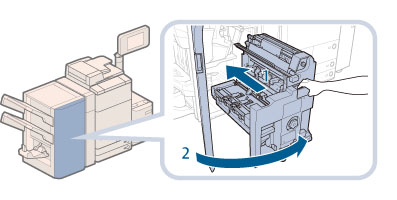

Schieben Sie die Sattelhefteinheit (F-C5) vorsichtig zurück in das System, und schließen Sie die vordere Abdeckung .
 VORSICHT |
|
Achten Sie beim Hineindrücken der Sattelhefteinheit in ihre ursprüngliche Position darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
Achten Sie beim Schließen der vorderen Abdeckung des Finisher darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
