Vordere Abdeckung des POD A3-Papiermagazin A1 (3x2.000) (Zusatzausstattung)
Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
|
HINWEIS
|
|

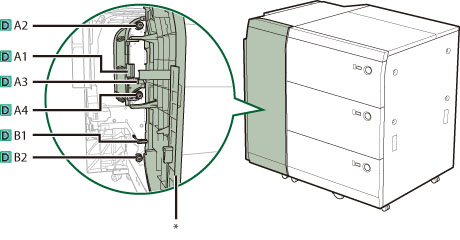

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.
 *Vordere Abdeckung
|
1.
Schließen Sie die geöffnete Abdeckung.
 VORSICHT |
|
Achten Sie beim Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
2.

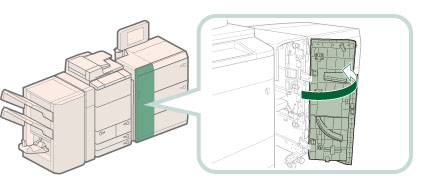

Öffnen Sie die vordere Abdeckung der POD A3-Papiermagazin A1 (3x2.000).
3.

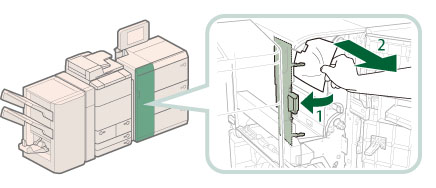

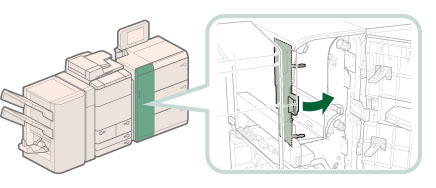

Entfernen Sie alles gestaute Papier aus der Führung (D-A1).
4.

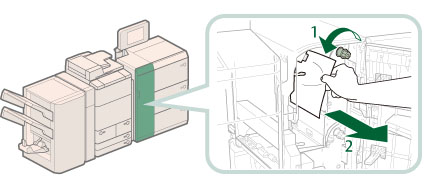

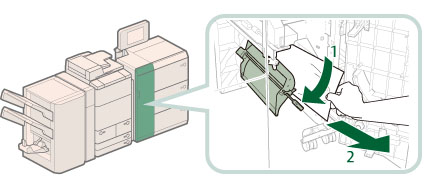

Drehen Sie das Einzugsrad (D-A2) und entfernen Sie das gestaute Papier.
 |
1. Drehen Sie das Rad (D-A2) in Pfeilrichtung (gegen den Uhrzeigersinn). |
2. Entfernen Sie das gesamte gestaute Papier. |
5.

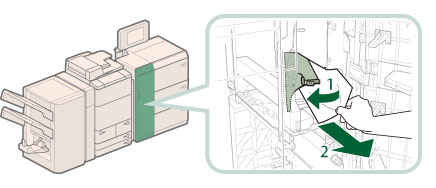

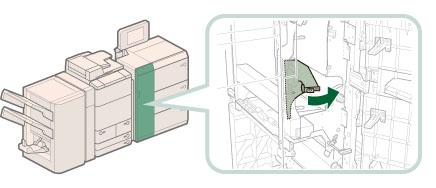

Entfernen Sie alles gestaute Papier aus der Führung (D-A3).
6.

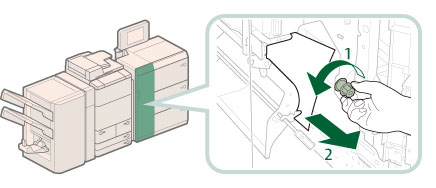

Drehen Sie das Rad (D-A4) und entfernen Sie das gestaute Papier.
 |
1. Drehen Sie das Rad (D-A4) in Pfeilrichtung (gegen den Uhrzeigersinn). |
2. Entfernen Sie das gesamte gestaute Papier. |
7.
Schließen Sie die Führung (D-A3).
|
VORSICHT |
|
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
8.
Schließen Sie die Führung (D-A1).
|
VORSICHT |
|
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
9.
Entfernen Sie alles gestaute Papier aus der Führung (D-B1).
10.

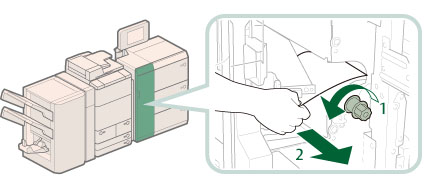

Drehen Sie das Rad (D-B2) und entfernen Sie das gestaute Papier.
 |
1. Drehen Sie das Rad (D-B2) in Pfeilrichtung (gegen den Uhrzeigersinn). |
2. Entfernen Sie das gesamte gestaute Papier. |
11.

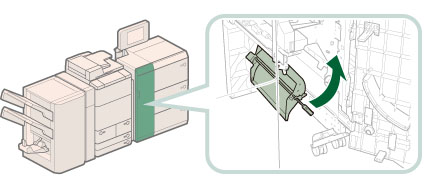

Schließen Sie die Führung (D-B1).
|
VORSICHT |
|
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
12.
Schließen Sie die vordere Abdeckung der POD A3-Papiermagazin A1 (3x2.000).
|
VORSICHT |
|
Achten Sie beim Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
13.
Folgen Sie den Anweisungen auf dem Display.
|
HINWEIS
|
|
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist.
|
