Zuschiesseinheit H1 (Zusatzausstattung)
Bei einem Papierstau im Zuschiesseinheit H1 erscheint auf dem Sensordisplay ein Display, das zum Entfernen des gestauten Papiers auffordert, und mit Anweisungen zur Behebung. Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
|
WICHTIG
|
|
Der Teil der Zuschiesseinheit H1 kann das Entfernen von Staus am Finisher behindern. Heben Sie die Zuschiesseinheit hoch, bevor Sie Staus am Finisher entfernen.
|
|
HINWEIS
|
|

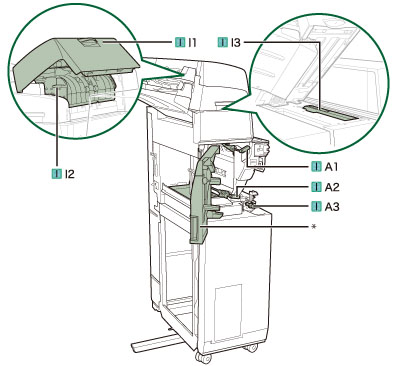

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.
 *Vordere Abdeckung
Die Zuschiesseinheit H1 ist ein Zusatzprodukt.
|
1.

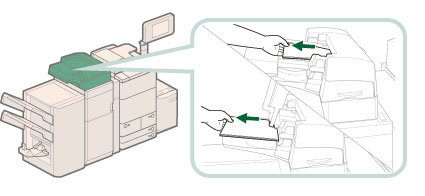

Entfernen Sie das nicht gestaute Papier von der Zuschiesseinheit H1.
2.

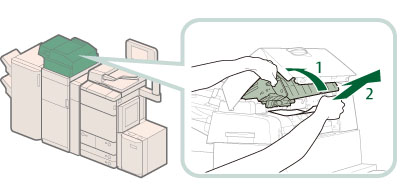

Entfernen Sie das gesamte gestaute Papier aus der oberen Abdeckung (I-I1) der Zuschiesseinheit.
 |

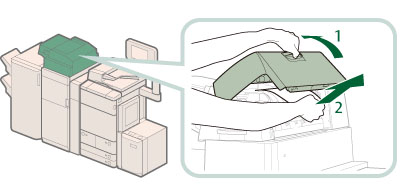

1. Öffnen Sie die obere Abdeckung (I-I1) der Zuschiesseinheit.
|
2. Entfernen Sie das gesamte gestaute Papier. |
3.
Entfernen Sie das gesamte gestaute Papier aus dem Führung (I-I2).
4.

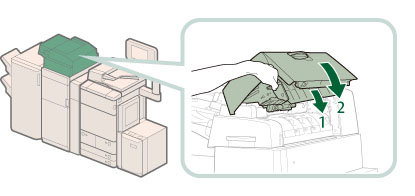

Schließen Sie die Führung (I-I2) und die obere Abdeckung (I-I1).
 VORSICHT |
|
Schließen Sie die Führung und die obere Abdeckung vorsichtig, damit Sie sich nicht die Finger klemmen oder verletzen.
|
5.

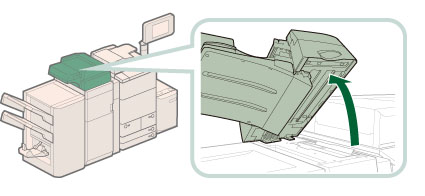

Öffnen Sie die Zuschiesseinheit.
6.

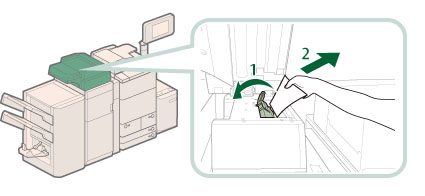

Entfernen Sie das gesamte gestaute Papier aus dem Führung (I-13).
7.

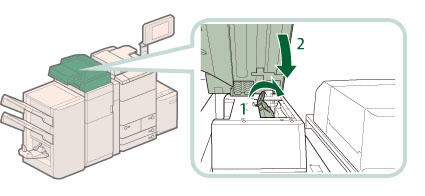

Schließen Sie die Führung (I-13) der Zuschiesseinheit.
|
VORSICHT |
|
Bitte schließen Sie die Führung und die Zuschiesseinheit vorsichtig, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
8.

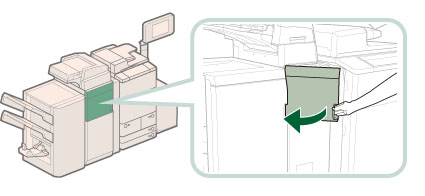

Öffnen Sie die vordere Abdeckung der Zuschiesseinheit H1.
9.

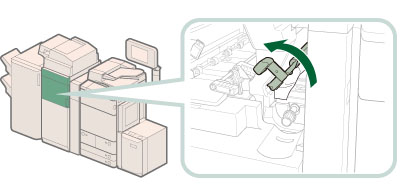

Öffnen Sie die Führung (I-A1).
|
VORSICHT |
|
Bitte gehen Sie beim Öffnen der Führung (I-A1) vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
10.
Entfernen Sie das gesamte gestaute Papier aus dem Führung (I-A1).
|
VORSICHT |
|
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
11.

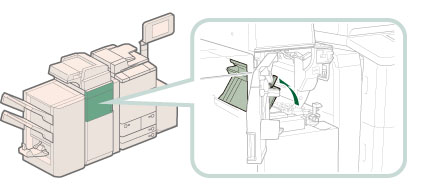

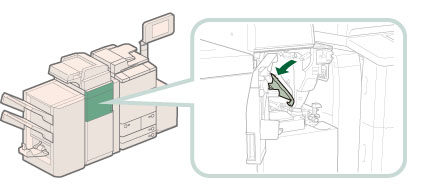

Öffnen Sie die Führung (I-A2).
|
VORSICHT |
|
Bitte gehen Sie beim Öffnen der Führung (I-A2) vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
12.

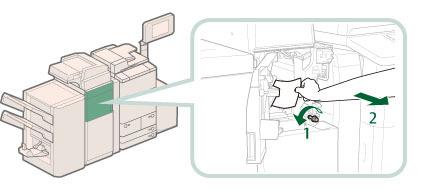

Drehen Sie das Einzugsrad (I-A3) und entfernen Sie das gestaute Papier.
 |
1. Drehen Sie den Regler (I-A3) in Pfeilrichtung (gegen den Uhrzeigersinn). |
2. Entfernen Sie das gesamte gestaute Papier. |
13.

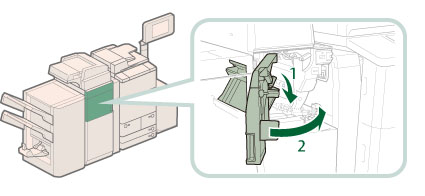

Schließen Sie die Führung (I-A2) und die vordere Abdeckung.
|
VORSICHT |
|
Schließen Sie die Führung und die Abdeckung vorsichtig, damit Sie sich nicht die Finger klemmen oder verletzen.
|
|
HINWEIS
|
|
Wenn die Papierstaumeldung auch nach Beseitigen des Papierstaus noch angezeigt wird, überprüfen Sie, ob noch Papierreste vorhanden sind, indem Sie die Führung am Eingang öffnen.
 |
14.
Legen Sie das Papier wieder in die Zuschiesseinheit.
15.
Folgen Sie den Anweisungen auf dem Display.
|
HINWEIS
|
|
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist.
|
