Falzeinheit G1 (Zusatzausstattung)
Bei einem Papierstau im Falzeinheit G1 erscheint auf dem Sensordisplay ein Display, aus dem ersichtlich ist, wo der Stau aufgetreten ist, und mit Anweisungen zur Behebung. Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
|
HINWEIS
|
|

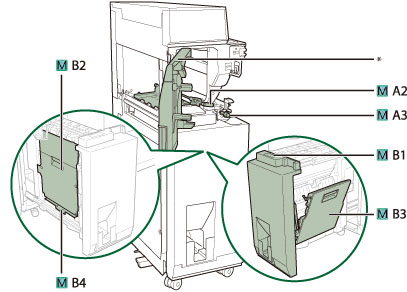

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.
 *Vordere Abdeckung
Die Falzeinheit G1 ist ein Zusatzprodukt.
|
1.

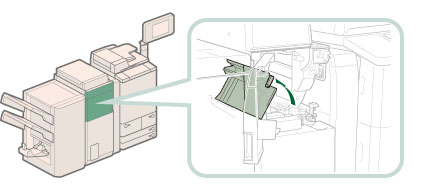

Öffnen Sie die vordere Abdeckung der Falzeinheit G1.
2.

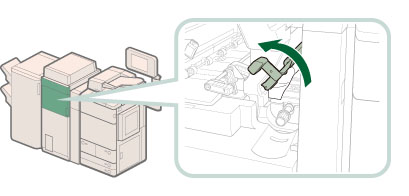

Öffnen Sie die Führung (M-A2).
3.

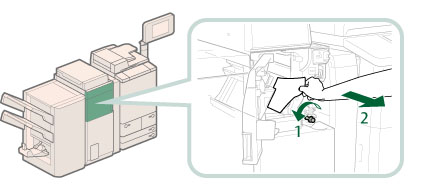

Drehen Sie das Einzugsrad (M-A3) und entfernen Sie das gestaute Papier.
 |
1. Drehen Sie den Regler (M-A3) in Pfeilrichtung (gegen den Uhrzeigersinn). |
2. Entfernen Sie das gesamte gestaute Papier. |
4.

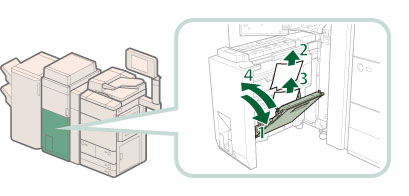

Entfernen Sie alles gestaute Papier aus der linken Führung (M-B2).
 VORSICHT |
|
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
5.

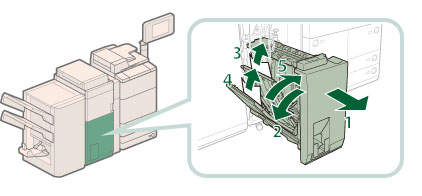

Entfernen Sie das gesamte gestaute Papier aus der rechten Führung (F-B3).
|
VORSICHT |
|
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
6.

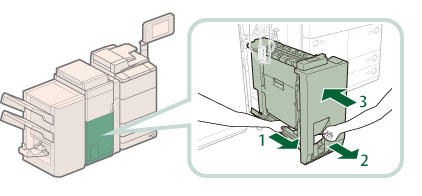

Entfernen Sie alles im Ausgabeschlitz gestaute Papier.
 |
1. Ziehen Sie gestautes Papier in Richtung Ausgabeschlitz heraus. |
2. Entfernen Sie das gesamte gestaute Papier. |
|
3. Setzen Sie die Falzeinheit (M-B1) in Originalposition zurück. |
|
VORSICHT |
|
Schieben Sie die Falzeinheit vorsichtig in ihre ursprüngliche Position zurück, damit Sie sich nicht die Finger einklemmen.
|
7.

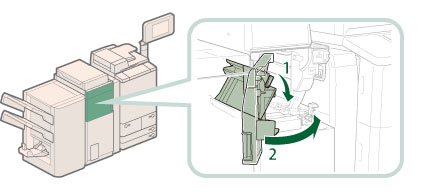

Schließen Sie die Führung (M-A2) und die vordere Abdeckung.
|
VORSICHT |
|
Schließen Sie die Führung und die Abdeckung vorsichtig, damit Sie sich nicht die Finger klemmen oder verletzen.
|
|
HINWEIS
|
|
Wenn die Papierstaumeldung auch nach Beseitigen des Papierstaus noch angezeigt wird, überprüfen Sie, ob noch Papierreste vorhanden sind, indem Sie die Führung am Eingang öffnen.
 |
8.
Folgen Sie den Anweisungen auf dem Display.
|
HINWEIS
|
|
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist.
|
