Justage der Breite der Papierformatplatte

Wenn Sie spezielle Papiertypen, z. B. beschichtetes Papier, verwenden, kann das Papierformat leicht vom Standardpapierformat abweichen, was Probleme verursachen kann. Wenn Sie den Abstand zwischen den Papierformatplatten justieren, können Sie die folgenden Probleme im Zusammenhang mit dem Papierformat beheben.
Das Papierformat ist größer als ein Standardpapierformat:
Wenn der Abstand zwischen den Papierformatplatten und dem Papier zu eng ist, können Papierstaus entstehen. Verbreitern Sie den Abstand zwischen den Papierformatplatten und dem Papier.
Das Papierformat ist kleiner als ein Standardpapierformat:
Der gesamte Druckbereich kann nach oben oder unten verschoben oder schief sein, wenn der Abstand zwischen den Papierformatplatten und dem Papier zu groß ist. Reduzieren Sie in diesem Fall den Abstand zwischen den Papierformatplatten und dem Papier.
 Richtung des transportierten Papiers
Normal
Versetzt
Schräg
Diese Funktion kann eingestellt werden, wenn der POD Lite A3-Papiermagazin A1 (1x3.500) angeschlossen ist. (Vgl. "A4-Papiermagazin C1(1x3.500)/POD Lite A3-Papiermagazin A1 (1x3.500) (imageRUNNER ADVANCE C9280 PRO)" oder "A4-Papiermagazin C1(1x3.500)/POD Lite A3-Papiermagazin A1 (1x3.500) (imageRUNNER ADVANCE C7280i/C7270i/C7260i)".)
1.

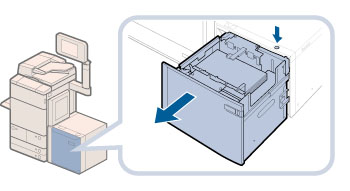

Berühren Sie die Taste zum Öffnen des POD Lite A3-Papiermagazin A1 (1x3.500).
WICHTIG
Wenn sich das System im Schlafmodus befindet (das Sensordisplay wird nicht angezeigt und nur  leuchtet), können Sie das Papiermagazin möglicherweise nicht öffnen. Betätigen Sie in einem solchen Fall die , um das System zu aktivieren, und drücken Sie anschließend den Entriegelungsknopf.
HINWEIS
Selbst nach dem Drücken des Entriegelungsknopfs kann es etwas dauern, bis sich das Papiermagazin öffnet.
2.

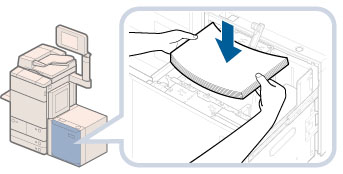

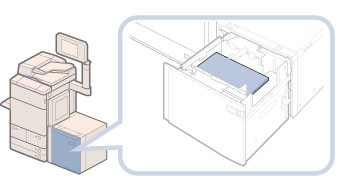

Legen Sie einen Stapel Papier in das Papiermagazin, der nicht höher sein darf als 10 mm.
Bei Verwendung von A4-Papier legen Sie einen zweiten Stapel Papier neben den ersten, so dass die äußere Formatplatte nicht schräg steht.
WICHTIG
Wenn Sie einen zweiten Stapel Papier zur Feinjustage eingelegt haben, vergessen Sie nicht, ihn herauszunehmen, nachdem Sie die äußere Papierformatplatte justiert haben. Wenn Sie den zweiten Stapel Papier im Papiermagazin lassen, können Fehlfunktionen des Papiermagazins auftreten. Nähere Informationen finden Sie im Schritt 14.
3.

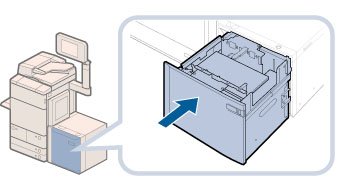

Schließen Sie den POD Lite A3-Papiermagazin A1 (1x3.500).
Warten Sie, bis der Entriegelungsknopf aufhört zu blinken.
VORSICHT
Bitte schieben Sie das Papiermagazin vorsichtig an das System heran, damit Sie sich nicht die Finger klemmen und verletzen.
4.
Betätigen Sie die Taste .
5.
Berühren Sie nacheinander die Tasten [Justage/Wartung] → [Funktion justieren] → [Papiermagazinplatten justieren].
6.
Berühren Sie die Taste [Start]. 　　　
7.
Berühren Sie die Taste zum Öffnen des Papiermagazins.
8.

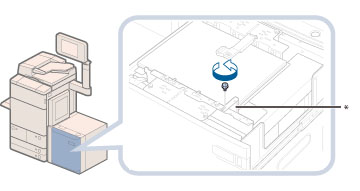

Entfernen Sie die blaue Schraube an der Halterung der hinteren Kante mit einer Münze, einem Schraubendreher o.ä.
* Rückseite der Halterung der hinteren Kante
WICHTIG
Lösen oder entfernen Sie die blaue Schraube an der äußeren Papierformatplatte nicht.
9.

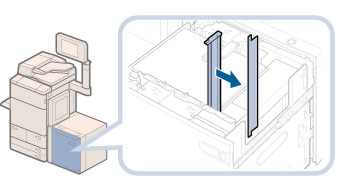

Entfernen Sie die Halterung an der hinteren Kante, dann entfernen Sie den Abstandshalter, der hinter der Halterung an der hinteren Kante aufbewahrt wird.
10.

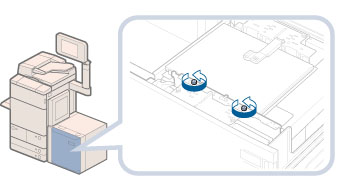

Entfernen Sie die beiden schwarzen Justierschrauben der äußeren Papierformatplatte mit einer Münze, einem Schraubendreher o.ä.
11.

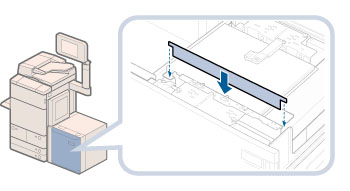

Fügen Sie das Abstandsstück (horizontal) zwischen dem Papier und der äußeren Papierformatplatte ein.
12.

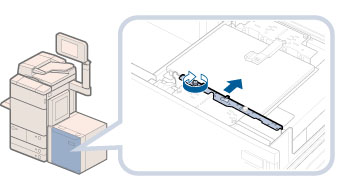

Befestigen Sie die schwarze Justierschraube auf der linken Seite mithilfe einer Münze, eines Schraubendrehers o.ä. und drücken Sie dabei die äußere Papierformatplatte leicht gegen den Papierstapel.
13.
Befestigen Sie die schwarze Justierschraube auf der rechten Seite ebenfalls mithilfe einer Münze, eines Schraubendrehers o.ä. und drücken Sie dabei die äußere Papierformatplatte leicht gegen den Papierstapel.
Vergewissern Sie sich, dass die beiden schwarzen Justageschrauben festgezogen sind.
14.

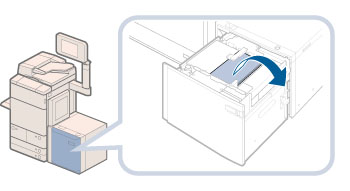

Nehmen Sie einen zweiten Stapel Papier (z. B. A4-Papier) heraus, wenn Sie in Schritt 2 einen einen zweiten Stapel neben den ersten gelegt hatten.
WICHTIG
Wenn Sie einen zweiten Stapel Papier zur Feinjustage eingelegt haben, vergessen Sie nicht, ihn herauszunehmen, nachdem Sie die äußere Papierformatplatte justiert haben. Wenn Sie den zweiten Stapel Papier im Papiermagazin lassen, können Fehlfunktionen des Papiermagazins auftreten.
15.

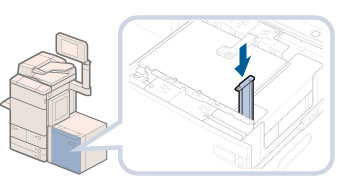

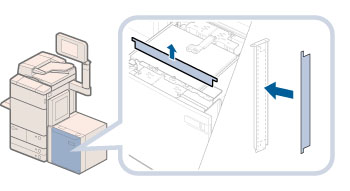

Entfernen Sie das Abstandsstück und bringen Sie es in der Rückseite der Halterung an der hinteren Kante unter.
16.

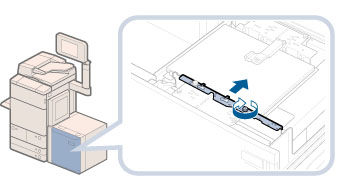

Richten Sie die Halterung an der hinteren Kante an den Markierungen für das gewünschte Papierformat aus.
17.

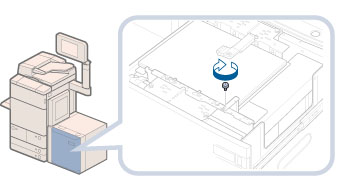

Wenn Sie die Halterung an der hinteren Kante mit den Markierungen für das gewünschten Papierformat fertig ausgerichtet haben, befestigen Sie die Halterung an der hinteren Kante mit der blauen Schraube (mithilfe einer Münze, eines Schraubendrehers o.ä.) an der äußeren Papierformatplatte.
18.
Nachdem Sie die Justage der äußeren Formatplatte abgeschlossen haben, berühren Sie die Taste [Ende].
19.
Vergewissern Sie sich, dass der innere Lift sich gesenkt hat und legen Sie das restliche Papier in das Papiermagazin.
HINWEIS
Achten Sie beim Einlegen von Papier darauf, dass die Papierstapelhöhe nicht 20 mm überschreitet. Wenn die Höhe des Papierstapels 20 mm überschreitet, können sich die Kanten des Papierstapels wellen oder knicken, was die Druckqualität beeinträchtigen kann.
20.
Schließen Sie den POD Lite A3-Papiermagazin A1 (1x3.500).
VORSICHT
Bitte schieben Sie das Papiermagazin vorsichtig an das System heran, damit Sie sich nicht die Finger klemmen und verletzen.
