Interior de la tapa frontal
Siga el procedimiento descrito a continuación, a la vez que consulta la ubicación del atasco de papel y las instrucciones que aparecen en la pantalla táctil para quitar el papel atascado.
|
NOTA
|
|

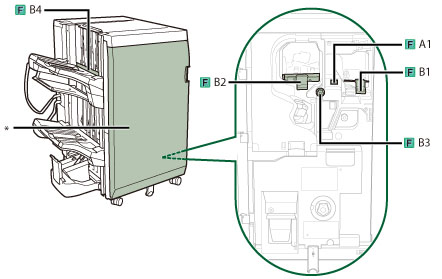

En la ilustración siguiente se indica la ubicación del atasco de papel. Consúltela para quitar el papel atascado.
 *Tapa frontal
|
1.

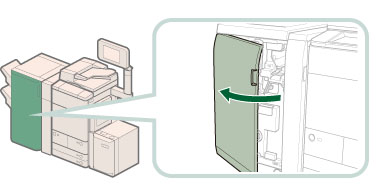

Abra la tapa frontal de la unidad de acabado.
2.

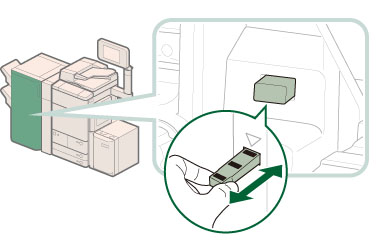

Deslice la guía (F-A1) para alinearla con la marca.
Deslice una vez la guía para alinear
con
.
con .|
NOTA
|
|
Este procedimiento no es necesario sólo si está instalada la Taladradora Externa 2 Taladros A1, Taladradora Externa 2/4 Taladros A1, o Taladradora Externa 4 Taladros A1.
|
3.

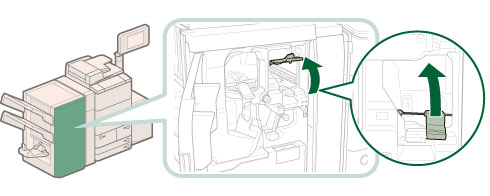

Abra la guía (F-B1).
4.
Extraiga el papel atascado.
 ATENCIÓN |
|

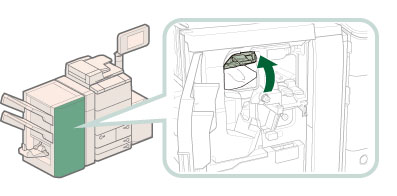

Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
5.

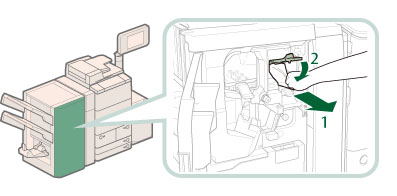

Abra la guía (F-B2).
6.

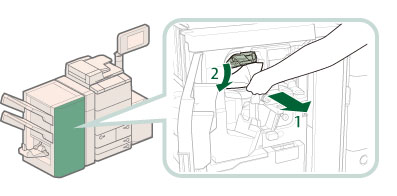

Extraiga el papel atascado.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
7.

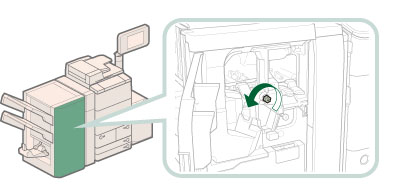

Gire el mando inferior (F-B3) en la dirección de la flecha (en sentido opuesto a las agujas del reloj).
8.

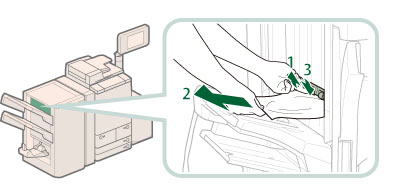

Extraiga el papel atascado de la guía (F-B4).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
9.
Cierre la tapa frontal de la unidad de acabado.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
10.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
