Unidad grapadora de cuadernillos
Siga el procedimiento descrito a continuación, a la vez que consulta la ubicación del atasco de papel y las instrucciones que aparecen en la pantalla táctil para quitar el papel atascado.
|
NOTA
|
|

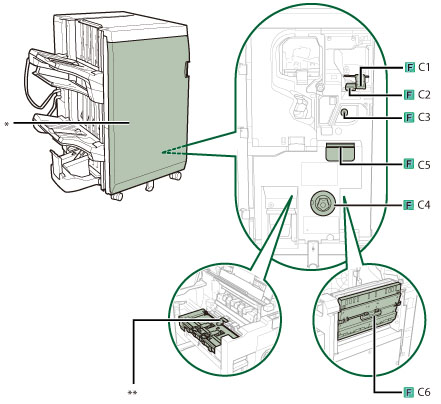

En la ilustración siguiente se indica la ubicación del atasco de papel. Consúltela para quitar el papel atascado.
 *Guía frontal
**Guía de salida
|
1.
Abra la tapa frontal de la unidad de acabado.
2.

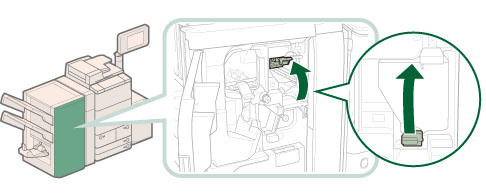

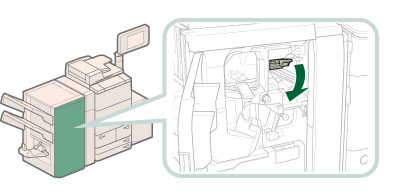

Abra la guía (F-C1).
3.
Abra la guía (F-C2).
4.

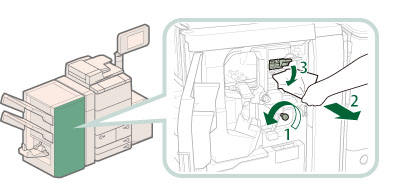

Extraiga el papel atascado.
 ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
5.
Cierre la guía (F-C1).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
6.

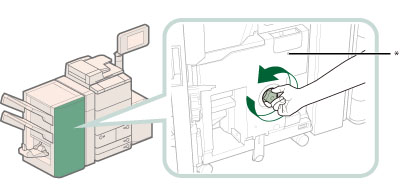

Si la lámpara está encendida, manteniendo presionado el mando (F-C4) gírelo en la dirección de la flecha (en sentido opuesto a las agujas del reloj) hasta que la lámpara se apague.
* Lámpara
Si la lámpara se apaga, vaya al paso 7.
7.

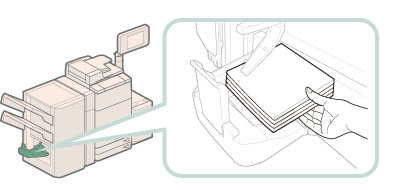

Retire las hojas de salida de la bandeja de cuadernillos.
8.

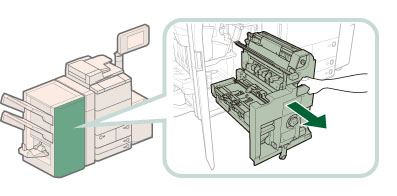

Saque la unidad grapadora de cuadernillos (F-C5).
9.

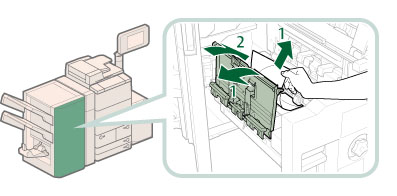

Extraiga el papel atascado de la tapa derecha de la unidad grapadora de cuadernillos (F-C6).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
10.

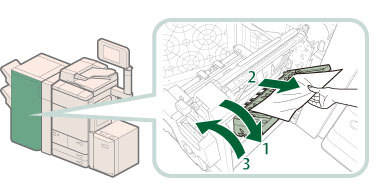

Si en la parte superior de la correa de alimentación quedan trozos de papel, abra la guía, y extraiga dichos trozos de papel.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
|
IMPORTANTE
|
|
Este procedimiento sólo es necesario si no está instalada la Guillotina Interna para Folletos A1.
|
11.

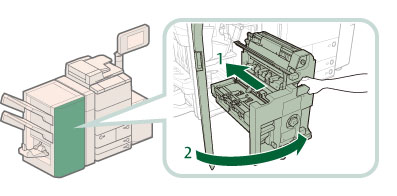

Empuje la unidad grapadora de cuadernillos (F-C5), y cierre la tapa frontal de la unidad de acabado.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al poner de nuevo la grapadora de cuadernillos en su posición original o cerrar la tapa.
|
12.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
