Tapa frontal del Depósito de Papel Multibandeja A1 (Opcional)
Siga el procedimiento descrito a continuación, a la vez que consulta la ubicación del atasco de papel y las instrucciones que aparecen en la pantalla táctil para quitar el papel atascado.
|
NOTA
|
|
En la ilustración siguiente se indica la ubicación del atasco de papel. Consúltela para quitar el papel atascado.
 *Tapa frontal
|
1.
Cierre las tapas que esté abierta.
 ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
2.

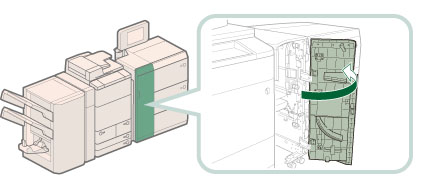

Abra la tapa frontal de la Depósito de Papel Multibandeja A1.
3.

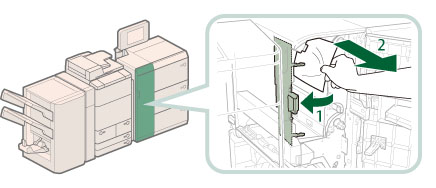

Extraiga el papel atascado de la guía (D-A1).
4.

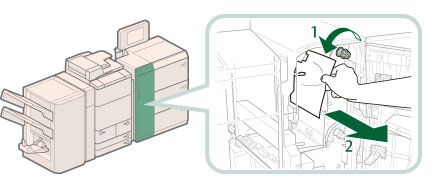

Gire el mando (D-A2), y extraiga el papel atascado.
 |
1. Gire el mando (D-A2) en la dirección de la flecha (en sentido opuesto a las agujas del reloj). |
2. Extraiga el papel atascado. |
5.

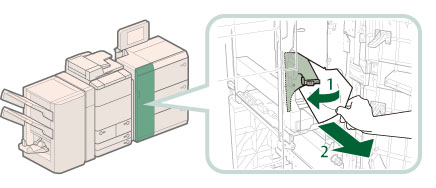

Extraiga el papel atascado de la guía (D-A3).
6.

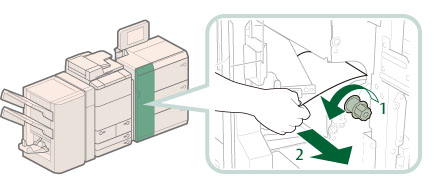

Gire el mando (D-A4), y extraiga el papel atascado.
 |
1. Gire el mando (D-A4) en la dirección de la flecha (en sentido opuesto a las agujas del reloj). |
2. Extraiga el papel atascado. |
7.

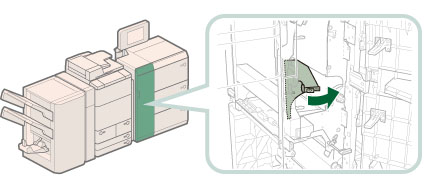

Cierre la guía (D-A3).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
8.

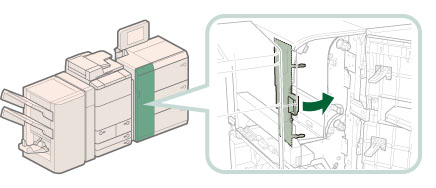

Cierre la guía (D-A1).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
9.
Extraiga el papel atascado de la guía (D-B1).
10.

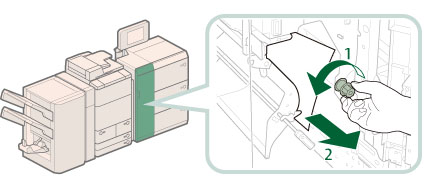

Gire el mando (D-B2), y extraiga el papel atascado.
 |
1. Gire el mando (D-B2) en la dirección de la flecha (en sentido opuesto a las agujas del reloj). |
2. Extraiga el papel atascado. |
11.

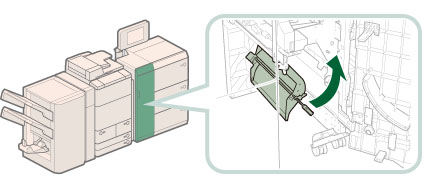

Cierre la guía (D-B1).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
12.
Cierre la tapa frontal de la Depósito de Papel Multibandeja A1.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
13.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
