分页装订处理器-K1(可选)
如果“分页装订处理器-K1”内发生卡纸，则触摸面板显示屏幕上会出现提示清除卡纸的屏幕。按照下述步骤根据触摸面板显示屏幕上显示的指示清除卡纸。
|
须知
|
|
请小心操作本机安装的可选设备。打开可选组件的盖板更换装订针盒、清除打孔废屑、清除裁边废屑、清除废装订针或清除卡纸或卡针时，如果其他可选组件正常运行并且没有在清除卡纸或卡针操作中使用，则可能仍然会输出打印件。
|
|
注释
|
|

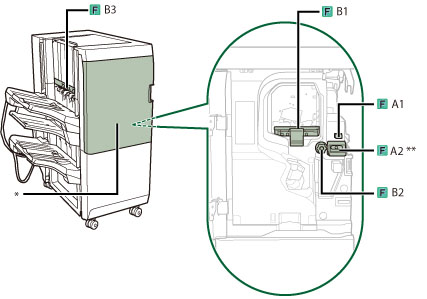

以下图示指示卡纸的位置。请参阅图示取出卡纸。
 * 前盖板
**入口导板
“分页装订处理器-K1”是可选产品。
|
1.
打开分页装订处理器的前盖板。
2.

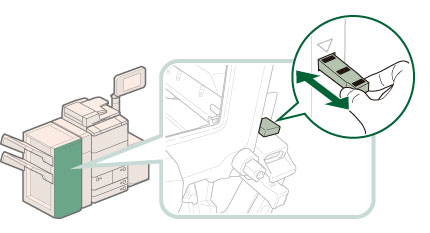

滑动导板(F-A1)使其与标记对齐。
滑动导板使
与
对齐。
与 对齐。|
注释
|
|
只有安装了“打孔组件-BG1”才需执行此步骤。
|
3.

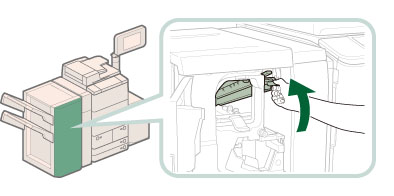

打开入口导板。
4.
取出所有卡纸。
 注意 |
|
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
|
5.

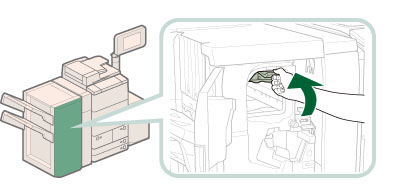

打开导板(F-B1)。
6.

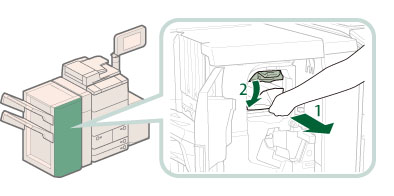

取出所有卡纸。
|
注意 |
|
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
|
7.

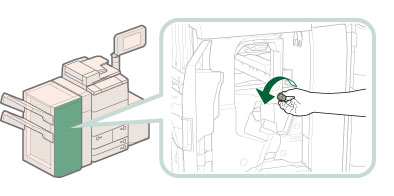

沿箭头方向(逆时针)转动下转盘(F-B2)。
8.
取出导板(F-B3)中的所有卡纸。
|
注意 |
|
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
|
9.
关闭分页装订处理器的前盖板。
|
注意 |
|
关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。
|
10.
按照屏幕上的说明操作。
|
注释
|
|
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。
|
