鞍式装订处理器
按照下述步骤根据卡纸的位置和触摸面板显示屏幕上显示的指示清除卡纸。
|
注释
|
|
以下图示指示卡纸的位置。请参阅图示取出卡纸。
 * 前导板
**输送导板
|
1.

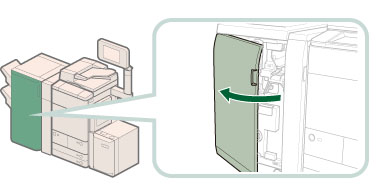

打开分页装订处理器的前盖板。
2.

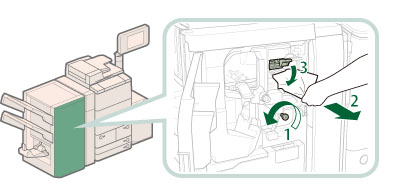

打开导板(F-C1)。
3.

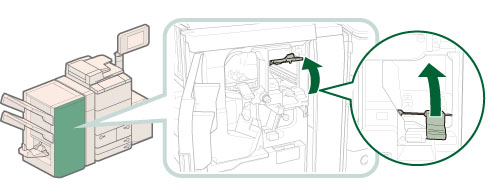

打开导板(F-C2)。
4.
取出所有卡纸。
 注意 |
|
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
|
5.

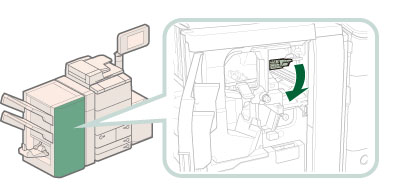

关闭导板(F-C1)。
|
注意 |
|
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
|
6.

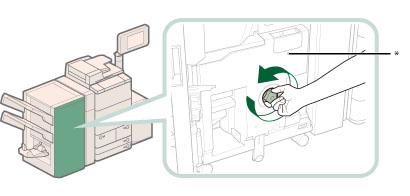

如果指示灯打开，则在推入转盘(F-C4)时，沿箭头方向(逆时针)转动转盘，直到指示灯关闭。
* 指示灯
如果指示灯熄灭，请继续执行步骤7。
7.

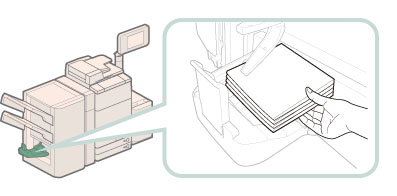

从书本托盘取出输出纸张。
8.

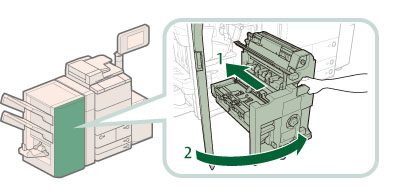

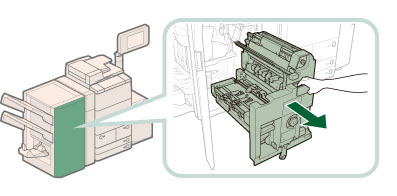

拉出鞍式装订处理器(F-C5)。
9.

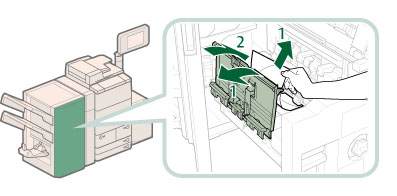

从鞍式装订处理器的右盖板(F-C6)取出所有卡纸。
|
注意 |
|
关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。
|
10.

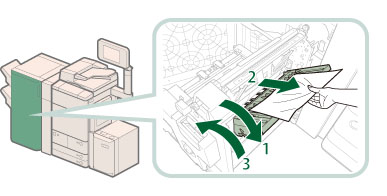

如果纸张碎片残留在输送带上面，请打开导板，取出所有残留的纸张碎片。
|
注意 |
|
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
|
|
须知
|
|
只有未安装“内置裁切组件-A1”时才需执行此步骤。
|
11.
推入鞍式装订处理器(F-C5)，并关闭分页装订处理器的前盖板。
|
注意 |
|
将鞍式装订处理器恢复原位或关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。
|
12.
按照屏幕上的说明操作。
|
注释
|
|
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。
|
