조정을 통한 판 크기 변경

코팅 용지 같은 특수 용지를 사용하는 경우, 용지 크기가 표준 용지 크기와 조금 다를 수 있으며, 이로 인해 문제가 발생할 수 있습니다. 크기 변경 판 사이의 폭을 조정하면 용지 크기로 인한 다음과 같은 문제를 해결할 수 있습니다.
용지 크기가 표준 용지 크기보다 더 큰 경우:
크기 변경 판과 용지 사이의 여백이 좁으면 용지가 걸릴 수 있습니다. 크기 변경 판과 용지 사이의 여백을 넓히십시오.
용지 크기가 표준 용지 크기보다 더 작은 경우:
크기 변경 판과 용지 사이의 여백이 너무 넓으면 전체 인쇄 영역이 위 또는 아래로 수직으로 이동되거나 비스듬해질 수 있습니다. 이 경우 크기 변경 판과 용지 사이의 여백을 좁히십시오.
 전송 중인 용지의 방향
표준
이동
기울어짐
이 모드는 POD Deck Lite-A1이 장착된 경우에 설정할 수 있습니다.("페이퍼 데크 유니트-C1/POD Deck Lite-A1 (imageRUNNER ADVANCE C9280 PRO)" 또는 "페이퍼 데크 유니트-C1/POD Deck Lite-A1(imageRUNNER ADVANCE C7270/C7260)" 참고)
1.

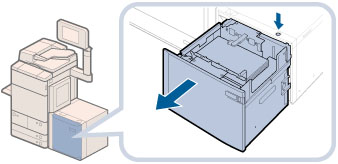

열림 버튼을 눌러 POD Deck Lite-A1을 엽니다.
중요
기기가 슬립 모드(터치 패널이 표시되지 않고 (절전)만 켜짐)인 경우, 페이퍼 데크가 열리지 않을 수도 있습니다. 이런 경우, (절전)을 눌러 기기를 다시 활성화시킨 열림 버튼을 누르십시오.
참고
열림 버튼을 누르더라도 페이퍼 데크가 열리려면 약간의 시간이 걸릴 수 있습니다.
2.

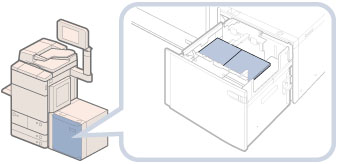

용지 높이가 10 mm를 넘지 않도록 페이퍼 데크에 용지를 넣습니다.
A4 또는 B5 용지를 사용 중인 경우, 바깥쪽 크기 변경 판이 기울어지지 않도록 처음 넣는 용지의 측면에 두 번째 용지를 넣으십시오.
중요
미세 조정을 위해 두 번째 용지를 넣은 경우, 바깥쪽 크기 변경 판을 조정한 후 제거해야 합니다. 두 번째 용지를 페이퍼 데크에 방치하면 페이퍼 데크가 오작동할 수 있습니다. 자세한 내용은 14단계를 참조하십시오.
3.

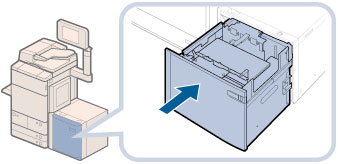

POD Deck Lite-A1을 닫으십시오.
열림 버튼의 깜빡임이 멈출 때까지 기다리십시오.
주의
페이퍼 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오. 사용자가 부상을 입을 수 있습니다.
4.
(설정/등록)를 누릅니다.
5.
[조정/유지보수] → [동작 조정] → [대용량 급지장치 플레이트 조정]을 누릅니다.
6.
[시작]을 누릅니다.
7.
열림 버튼을 눌러 페이퍼 데크를 엽니다.
8.

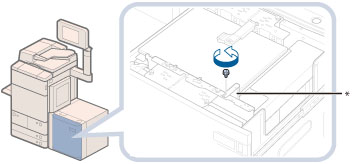

동전, 드라이버 등을 사용하여 뒤쪽 가장자리 리테이너의 청색 나사를 빼냅니다.
* 뒤쪽 가장자리 리테이너
중요
바깥쪽 크기 변경 판의 청색 나사는 풀거나 빼내지 마십시오.
9.

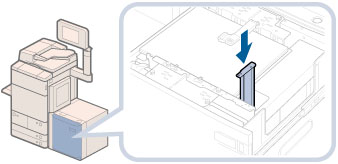

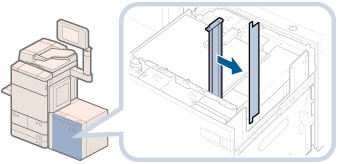

뒤쪽 가장자리 리테이너를 빼낸 다음, 뒤쪽 가장자리 리테이너 뒷면에 들어 있는 스페이서를 빼냅니다.
10.

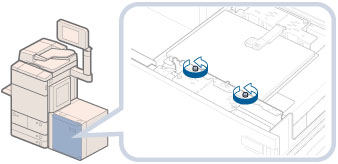

동전, 드라이버 등을 사용하여 바깥쪽 크기 변경 판의 검정색 조정 나사 두 개를 풉니다.
11.

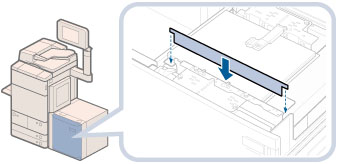

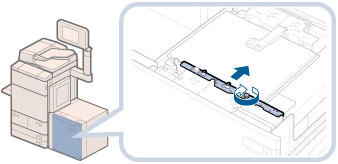

용지와 바깥쪽 크기 변경 판 사이의 공간에 스페이서를 (수평으로) 삽입합니다.
12.

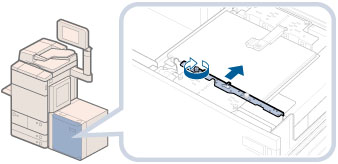

바깥쪽 크기 변경 판을 용지 쪽으로 가볍게 밀면서 동전, 드라이버 등을 사용하여 왼쪽의 검정색 조정 나사를 조입니다.
13.
마찬가지로 바깥쪽 크기 변경 판을 용지 쪽으로 가볍게 밀면서 동전, 드라이버 등을 사용하여 오른쪽의 검정색 조정 나사를 조입니다.
검정색 조정 나사 두 개가 단단히 조여졌는지 확인합니다.
14.

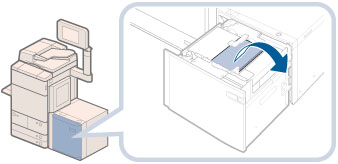

2단계에서 첫 번째 용지 옆에 두 번째 용지를 넣은 경우 A4 용지 등과 같은 두 번째 용지를 제거합니다.
중요
미세 조정을 위해 두 번째 용지를 넣은 경우, 바깥쪽 크기 변경 판을 조정한 후 제거해야 합니다. 두 번째 용지를 페이퍼 데크에 방치하면 페이퍼 데크가 오작동할 수 있습니다.
15.

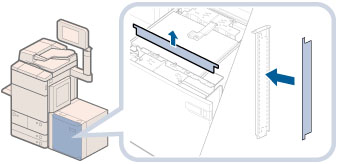

스페이서를 빼내서 뒤쪽 가장자리 리테이너의 뒷면에 넣습니다.
16.
뒤쪽 가장자리 리테이너를 원하는 용지 크기의 표시와 정렬합니다.
17.
뒤쪽 가장자리 리테이너를 원하는 용지 크기의 표시와 정렬했으면 동전, 드라이버 등을 사용하여 청색 나사로 뒤쪽 가장자리 리테이너를 바깥쪽 크기 변경 판에 조입니다.
18.
바깥쪽 크기 변경 판을 조정했으면 [종료]를 누릅니다.
19.

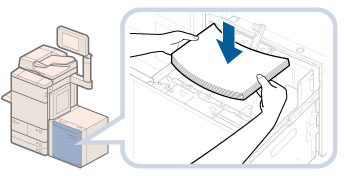

안쪽 리프터가 내려졌는지 확인하고 남은 용지를 페이퍼 데크에 넣습니다.
참고
용지를 급지할 때 용지의 높이가 20 mm를 넘지 않도록 하십시오. 용지 높이가 20 mm를 넘으면 용지의 가장자리가 말리거나 구겨지고 인쇄 품질이 저하될 수 있습니다.
20.
POD Deck Lite-A1을 닫으십시오.
주의
페이퍼 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오. 사용자가 부상을 입을 수 있습니다.
