문서 삽입 유니트-H1 (선택 품목 제품)
문서 삽입 유니트-H1 내부에서 용지가 걸리면 터치 패널 화면에 걸린 용지 제거 요청 및 걸린 용지 제거 방법 화면이 나타납니다. 아래 설명된 절차 및 터치 패널 화면에 나타나는 절차에 따라 걸린 용지를 제거합니다.
|
중요
|
|
걸린 용지를 제거할 때 문서 삽입 유니트-H1의 일부분이 피니셔에 방해가 될 수 있습니다. 피니셔에서 걸린 용지를 제거하기 전에 삽입 유니트를 들어 올리십시오.
|
|
참고
|
|

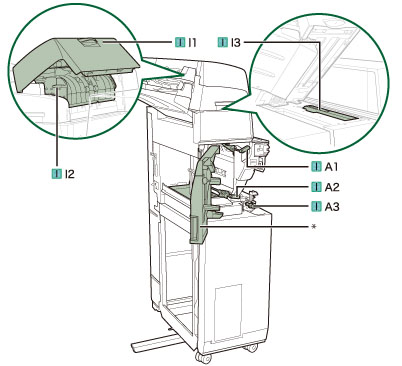

다음 그림은 용지가 걸린 위치를 나타냅니다. 이를 참고하여 걸린 용지를 제거하십시오.
 *앞커버
문서 삽입 유니트-H1는 선택 품목 제품입니다.
|
1.

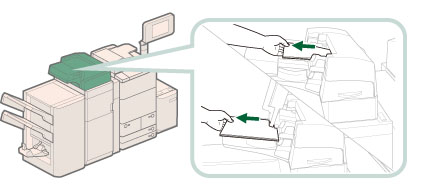

문서 삽입 유니트-H1에서 걸리지 않은 용지를 제거합니다.
2.

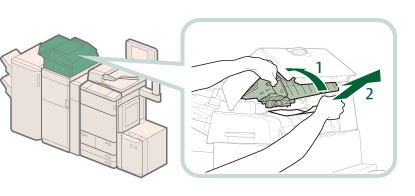

문서 삽입 유니트의 상단 커버(I-I1)에 걸린 용지를 모두 제거합니다.

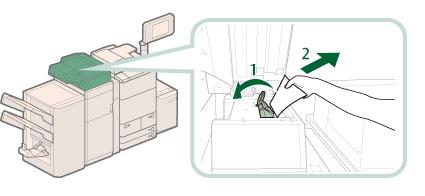

3.
가이드(I-I2)에 걸린 용지를 제거합니다.

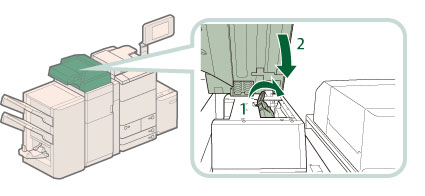

4.

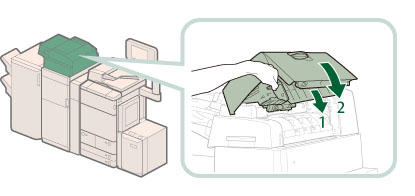

가이드(I-I2) 및 상단 커버(I-I1)를 닫습니다.
 주의 |
|
가이드와 상단 커버를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
|
5.

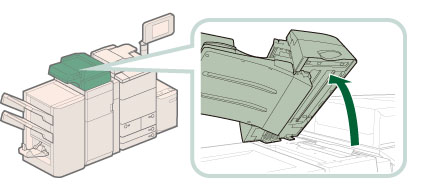

문서 삽입 유니트를 엽니다.
6.
가이드(I-13)에 걸린 용지를 제거합니다.
7.
가이드(I-13) 및 문서 삽입 유니트를 닫습니다.
|
주의 |
|
가이드와 문서 삽입 유니트를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
|

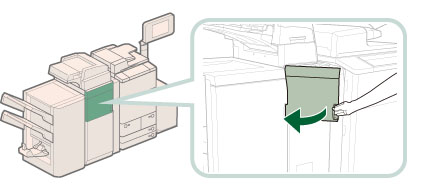

8.
문서 삽입 유니트-H1의 앞커버를 엽니다.

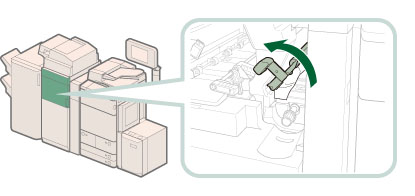

9.
가이드(I-A1)를 엽니다.
|
주의 |
|
가이드(l-A1)를 열 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
|

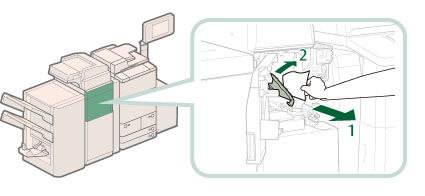

10.
가이드(I-A1)에 걸린 용지를 제거합니다.
|
주의 |
|
가이드를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
|
11.

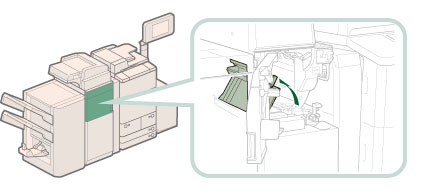

가이드(I-A2)를 엽니다.
|
주의 |
|
가이드(l-A2)를 열 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
|
12.

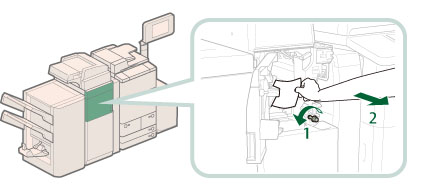

다이얼(I-A3)을 돌린 후 걸린 원고를 제거합니다.
13.

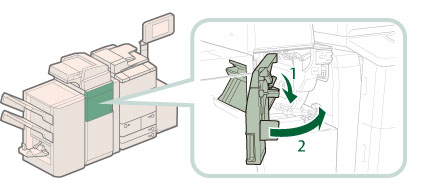

가이드(I-A2) 및 앞커버를 닫습니다.
|
주의 |
|
가이드와 커버를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
|
|
참고
|
|
걸린 용지를 제거한 후에도 용지 걸림 메시지가 표시되는 경우, 입구 가이드를 열어서 용지가 남아 있는지 확인하십시오.
 |
14.

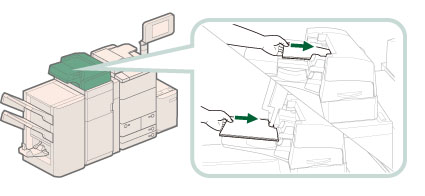

문서 삽입 유니트에 용지를 다시 보급합니다.
15.
화면 지침에 따라주십시오.
|
참고
|
|
용지 걸림을 제거하는 방법에 대한 지침 화면이 용지를 제거할 때까지 반복하여 표시됩니다.
|
