Unidad principal
Compruebe el lugar del atasco de papel, y siga el procedimiento descrito a continuación, y el procedimiento que aparece en la pantalla táctil para, quitar el papel atascado.
|
NOTA
|
|
Si hay papel cargado en la bandeja multiuso, asegúrese de eliminar en primer lugar el papel de la bandeja multiuso.
|
Si no se ha instalado ninguna unidad de acabado opcional
Si no se ha instalado la Unidad de Acabado Grapadora R1, siga las instrucciones indicadas a continuación para eliminar atascos de papel.
1.
Retire todo el papel que no esté atascado de la bandeja multiuso.
2.
Extraiga el papel atascado.
No intente extraer el papel atascado a la fuerza, ya que podría dañar el equipo. Si le cuesta extraer el papel atascado, inténtelo desde el interior.
3.
Abra la tapa derecha.
 |
1. Tire de la palanca en la tapa derecha de la unidad principal. |
 |
2. Abra la tapa hacia abajo con cuidado hasta que se detenga. |
Si la bandeja multiuso está abierta, ciérrela antes de abrir la tapa derecha.
4.

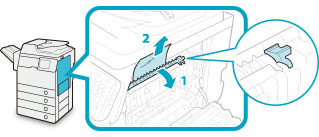

Extraiga el papel atascado de la parte superior de la unidad de fijación.
 |
1. Tire hacia abajo de la tapa superior de la unidad fijación por la pestaña. |
2. Extraiga el papel atascado. |
 ATENCIÓN |
|
La unidad de fijación y sus alrededores están sometidos a altas temperaturas. Cuando elimine el papel atascado, no toque nada de esta zona salvo el papel atascado o la tapa superior.
|
5.

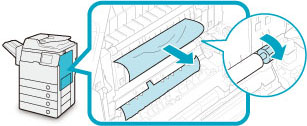

Extraiga el papel atascado que sobresale de la parte inferior de la unidad de fijación.
Si hay un atasco de papel debajo del rodillo como se muestra a continuación, gire el rodillo y extraiga el papel atascado.
6.
Extraiga el papel atascado en la unidad de salida de papel de la bandeja de salida debajo de la unidad escáner.
 |
1. Levante el panel de control. |
2. Extraiga el papel atascado en la unidad de salida de papel de la bandeja de salida debajo de la unidad escáner. |
|
3. Baje el panel de control nuevamente a su sitio. |
Para conocer las instrucciones acerca de cómo eliminar atascos de papel si está instalada la Unidad de Acabado Grapadora R1, consulte "Unidad de Acabado Grapadora R1 (Opcional)".
7.
Extraiga el papel atascado de la unidad de salida de papel.
* Unidad de salida de papel
8.
Extraiga el papel atascado del interior de la tapa derecha.
 |
|
 |
9.
Cierre la tapa derecha.
 |
1. Ponga la mano donde se encuentra el símbolo de la mano (
|
2. Cierre con cuidado la tapa derecha hasta que encaje en su sitio. |
) en la tapa derecha de la unidad principal.|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
|
IMPORTANTE
|
|
Después de eliminar todos los atascos de papel, asegúrese de poner de nuevo todas las tapas en sus posiciones originales. Cuando haya eliminado todo el papel atascado, se reanudará la impresión.
|
