Sustituir la unidad de tambor
Cuando es necesario sustituir la unidad de tambor, aparece un mensaje en la pantalla táctil. Siga el procedimiento descrito a continuación para sustituir la unidad de tambor.
|
IMPORTANTE
|
|
Si no hay ninguna unidad de tambor instalada en el equipo, aparece el mensaje <Introduzca cartucho de tambor. (Negro)> en la pantalla táctil. Si aparece este mensaje, siga el procedimiento descrito a continuación para instalar la unidad de tambor en el equipo.
|
1.
Pulse
.
.
Aparece el nombre de la pieza que es necesario sustituir.
2.
Abra la tapa frontal.
3.
Abra la tapa derecha de la unidad principal.
Si la bandeja multiuso está abierta, ciérrela antes de abrir la tapa derecha.
 |
1. Tire de la palanca en la tapa derecha de la unidad principal. |
 |
2. Abra la tapa hacia abajo con cuidado hasta que se detenga. |
|
IMPORTANTE
|
|
Abra siempre la tapa derecha como se muestra durante la instalación para no dañar la unidad de tambor.
|
4.

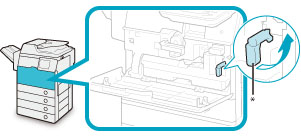

Gire la palanca de bloqueo del depósito de tóner 90 grados en el sentido opuesto a las agujas del reloj para desbloquear el depósito de tóner residual.
* Palanca de bloqueo del depósito de tóner
5.
Quite el depósito de tóner residual.
 ATENCIÓN |
|
Cuando extraiga el depósito de tóner residual, tenga cuidado de no inclinarlo, ya que el tóner puede salpicarse en sus manos o ropa.
|
6.
Separe la tapa montada en el lateral del depósito y úsela para precintar la abertura con el fin de que no se derrame el tóner residual.
7.
Desbloquee la unidad de tambor girando la palanca de bloqueo de la unidad de tambor en el sentido opuesto a las agujas del reloj hasta el tope.
* Palanca de bloqueo de la unidad de tambor
8.
Mientras levanta la palanca debajo de la pestaña, tire lentamente de la unidad de tambor hasta que aparezca la marca azul.
* Marca azul
9.
Sujete la parte con la marca azul y extraiga la unidad de tambor moviéndola un poco hacia arriba.
10.
Saque la unidad de tambor de la bolsa protectora.
|
IMPORTANTE
|
|
No toque ni exponga la pieza azul-verde cilíndrica a la luz durante mucho tiempo, ya que la calidad de impresión podría deteriorarse.
No exponga la unidad de tambor a la luz directa del sol o a una luz fuerte.
Puede formarse condensación (gotas de agua en el interior o el exterior) en la unidad de tambor si se expone a cambios bruscos de temperatura o humedad. Cuando lleve una nueva unidad de tóner a un lugar con cambio de temperatura, deje la unidad de tambor en la bolsa protectora en el nuevo lugar durante dos o más horas para que se adapte a la nueva temperatura.
 |
11.
Extraiga los dos aros naranjas y retire la tapa protectora.
12.
Sujete la pestaña y la parte con la marca azul e inserte lentamente la unidad de tambor hasta el tope.
Cuando inserte la unidad de tambor, asegúrese de que se deslice correctamente en los rieles del equipo.
13.
Bloquee la unidad de tambor girando la palanca de bloqueo de la unidad de tambor en el sentido de las agujas del reloj hasta el tope.
* Palanca de bloqueo de la unidad de tambor
14.
Quite la tapa de la abertura del depósito y colóquela en el saliente del lateral del depósito.
|
IMPORTANTE
|
|
Tenga cuidado de no derramar el tóner residual cuando quite la tapa.
|
15.
Introduzca el depósito de tóner residual.
16.

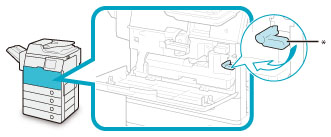

Gire la palanca de bloqueo del depósito de tóner 90 grados en el sentido de las agujas del reloj para bloquear el depósito.
* Palanca de bloqueo del depósito de tóner
17.
Ponga la mano donde se encuentra el símbolo de la mano (
) en la tapa derecha de la unidad principal y cierre con cuidado la tapa derecha hasta que encaje en su posición.
) en la tapa derecha de la unidad principal y cierre con cuidado la tapa derecha hasta que encaje en su posición.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
18.
Cierre la tapa frontal.
 |
1. Cierre la tapa frontal de la unidad principal. |
2. Baje el panel de control nuevamente a su sitio. |
Una notificación le informará de que se ha sustituido el tambor.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa del depósito de tóner residual.
|
19.
Pulse [Cerrar].
20.
Pulse [Sí].
Pulse [Sí] para inicializar la unidad de tambor.
|
NOTA
|
|
Si desea inicializar la unidad de tambor en otro momento o si todavía no ha sustituido el tambor, pulse [No].
Para conocer las instrucciones acerca de cómo inicializar la unidad de tambor, consulte "Inicializar después de sustituir piezas".
|
