外付け2穴パンチャー・A1の紙づまり処理（オプション）
外付け2穴パンチャー・A1で紙づまりが起こると、タッチパネルディスプレーに紙づまりを取り除くよう促す画面が表示されます。紙づまり位置を確認して、画面に表示される処理方法を参考にしながら、次の手順に従って用紙を取り除いてください。
|
メモ
|
|
外付け2穴パンチャー・A1はオプションです。
|
1.

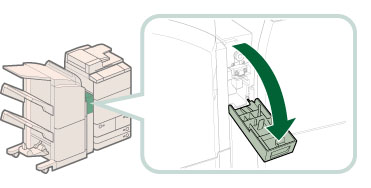

外付け2穴パンチャー・A1の前カバーを開きます。
2.

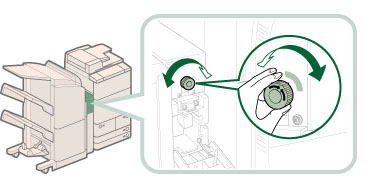

緑色のつまみを定位置にセットします。
3.
フィニッシャーの前カバーを開きます。
*1 中綴じフィニッシャー・P1
*2 ステイプルフィニッシャー・P1
ペーパーフォールディングインサーターユニット・H1を装着している場合は、インサーターを持ち上げます。（→ペーパーフォールディングインサーターユニット・H1）
4.

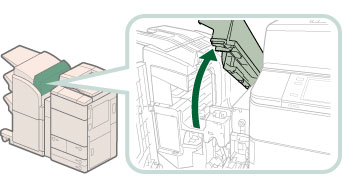

フィニッシャーの上カバーを開きます。
5.

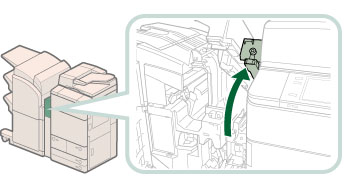

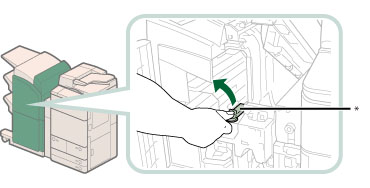

搬送ガイドを開きます。
* 搬送ガイド
6.
パンチャーユニットの上カバーを開きます。
7.

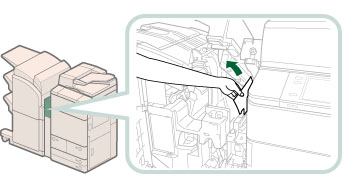

パンチャーユニットとフィニッシャーからつまっている用紙を取り除きます。
8.

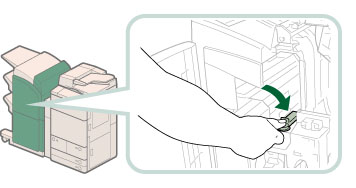

搬送ガイドを閉じます。
 注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
9.

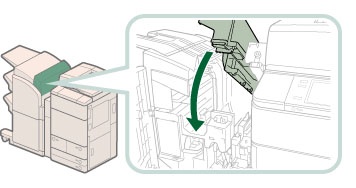

フィニッシャーの上カバーを閉じます。
|
注意 |
|
カバーを閉じるときは、すき間に指をはさまないように注意してください。
|
10.

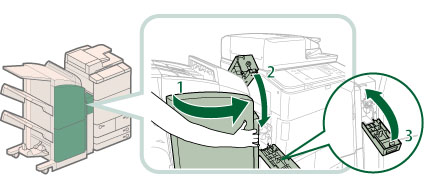

フィニッシャーの前カバーおよびパンチャーユニットの上カバーと前カバーを閉じます。
|
注意 |
|
カバーを閉じるときは、すき間に指をはさまないように注意してください。
|
11.
画面の指示に従って操作します。
|
メモ
|
|
紙づまりの処理方法を示す画面は、紙づまりが処理されるまで繰り返し表示されます。
|
