移动托盘-E1/出纸托盘-Q1(可选)

如果“移动托盘-E1”/“出纸托盘-Q1”内发生卡纸，则触摸面板显示屏幕上会显示与下面屏幕相似的屏幕。检查卡纸位置，然后按照下述步骤及触摸面板显示屏幕上显示的步骤清除卡纸。
注释
“移动托盘-E1”和“出纸托盘-Q1”为可选产品。
1.
从输出托盘中取出输出的纸张。
2.
取出所有卡纸。
如果轻轻地拉动卡纸可以将其取出，请取出卡纸。
须知
如果无法轻轻地拉出卡纸，请继续执行下一步。请勿强行拉出卡纸，否则可能在本机中残留纸张碎片并导致本机发生故障。
3.

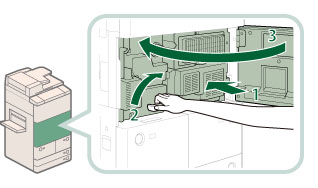

打开主机的前盖板，拉出定影输送组件。
1. 打开前盖板。
2. 沿箭头方向转动绿色手柄。
3. 拉出定影输送组件。
4.

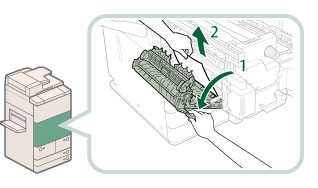

从左导板取出所有卡纸。
1. 打开左导板。
2. 取出所有卡纸。
5.

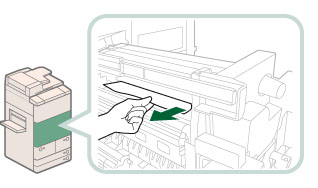

取出定影组件中的所有卡纸。
须知
如果不能拉出卡纸，请继续执行下一步。请勿强行拉出卡纸，否则可能在本机中残留纸张碎片并导致本机发生故障。
6.

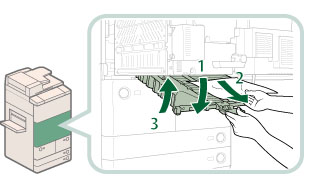

从下导板取出所有卡纸。
1. 握住绿色手柄，打开下导板。
2. 取出所有卡纸。
3. 关闭下导板。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
7.

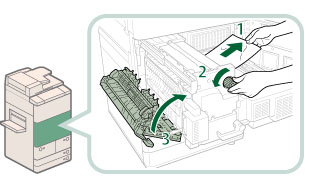

取出定影组件中的所有卡纸。
1. 轻轻拉出纸张。
2. 向左转动旋钮，取出所有卡纸。
3. 关闭左导板。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
8.
将定影输送组件推回原位，然后关闭前盖板。
1. 将定影输送组件推回原位。
2. 将绿色手柄恢复原位。
3. 关闭前盖板。
注意
关闭盖板和将组件恢复原位时，请小心不要夹住手指，否则可能导致人身伤害。
9.
按照触摸面板显示屏幕上的说明操作。
注释
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。
