이동 트레이-E1/복사 트레이-Q1(선택 품목)
이동 트레이-E1/복사 트레이-Q1 내부에 용지가 걸린 경우, 아래 그림과 유사한 화면이 터치 패널 화면에 나타납니다. 용지가 걸린 위치를 확인하고 아래 설명된 절차 및 터치 패널 화면에 나타나는 절차에 따라 걸린 용지를 제거합니다.
|
참고
|
|
이동 트레이-E1 및 복사 트레이-Q1은 선택 품목 제품입니다.
|

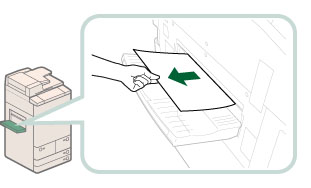

1.
배지 트레이에서 출력된 용지를 제거합니다.
2.
걸린 용지를 모두 제거합니다.
걸린 용지를 살며시 당겨 잡아 뺄 수 있으면 용지를 제거합니다.
|
중요
|
|
걸린 용지를 살며시 잡아 당겨 뺄 수 없는 경우 다음 단계를 진행합니다. 기기에 걸린 용지를 강제로 잡아당기면 내부에 찢어진 용지 조각이 남게 되어 기기가 고장날 수 있습니다.
|

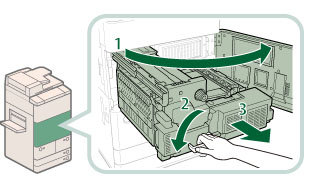

3.
본체의 전커버를 열고 정착 전사 유니트를 잡아 뺍니다.

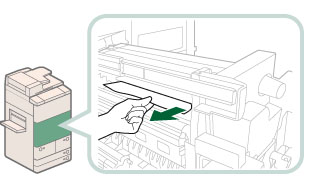

4.
왼쪽 가이드에서 걸린 용지를 제거합니다.

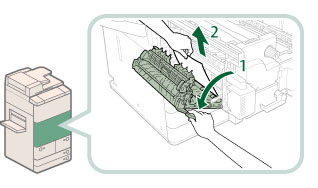

5.
정착 유니트에서 걸린 용지를 제거합니다.
|
중요
|
|
걸린 용지를 뺄 수 없는 경우 다음 단계를 진행합니다. 기기에 걸린 용지를 강제로 잡아당기면 내부에 찢어진 용지 조각이 남게 되어 기기가 고장날 수 있습니다.
|

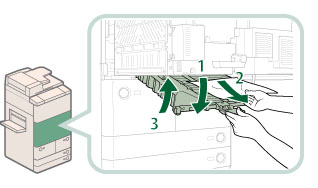

6.
하단 가이드에서 걸린 용지를 제거합니다.
 주의 |
|
가이드를 닫을 때 손가락이 끼지 않도록 주의하십시오. 사용자가 부상을 입을 수 있습니다.
|
7.
정착 유니트에서 걸린 용지를 제거합니다.
|
주의 |
|
가이드를 닫을 때 손가락이 끼지 않도록 주의하십시오. 사용자가 부상을 입을 수 있습니다.
|

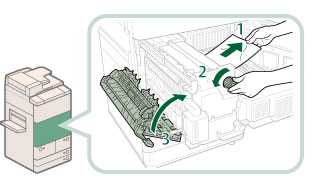

8.
정착 전사 유니트를 눌러 원래 위치로 되돌리고 전커버를 닫습니다.
|
주의 |
|
커버를 닫고 유니트를 원래 위치로 되돌릴 때 손가락이 끼지 않도록 주의하십시오. 사용자가 부상을 입을 수 있습니다.
|
9.
터치 패널 화면 지침에 따릅니다.
|
참고
|
|
용지 걸림을 제거하는 방법에 대한 지시 화면이 용지를 제거할 때까지 반복해서 표시됩니다.
|
