定影輸送單元

檢查夾紙位置，然後按照下面介紹的步驟及觸控面板顯示螢幕上出現的步驟取出夾紙。
須知
若主機安裝了「移動紙盤-E1」或「影本紙盤-Q1」，請按照「移動紙盤-E1/影本紙盤-Q1(選購)」中所述的步驟清除夾紙。
請勿強行拉出夾紙，否則可能在本機器中殘留紙張碎片並導致本機器發生故障。
1.
開啟主機的前蓋板。
2.

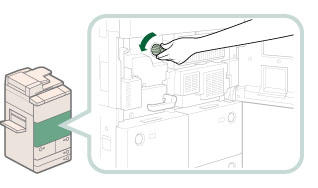

沿箭頭方向(逆時針)轉動旋鈕10次。
此步驟將夾紙移動到定影輸送單元，使在以下步驟中更容易取出夾紙。
3.

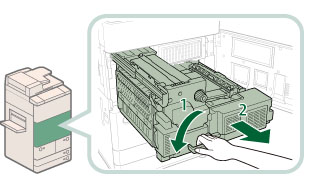

拉出定影輸送單元。
1. 沿箭頭方向轉動綠色手柄。
2. 拉出定影輸送單元。
4.

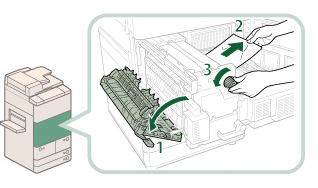

從定影單元中取出所有夾紙。
1.開啟左導板。
2. 輕輕拉出紙張。
3. 向左轉動旋鈕取出所有夾紙。
4. 從定影單元左側輕輕拉出紙張，然後取出卡紙。
5.

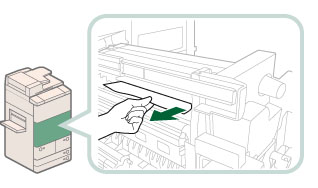

從左導板中取出所有夾紙。
1.取出所有夾紙。
2. 關閉左導板。
小心
關閉導板時，請小心勿夾住手指，否則可能導致人身傷害。
6.

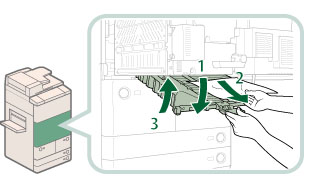

從下導板中取出所有夾紙。
1.握住綠色手柄，開啟下導板。
2.取出所有夾紙。
3.關閉下導板。
小心
關閉導板時，請小心勿夾住手指，否則可能導致人身傷害。
7.

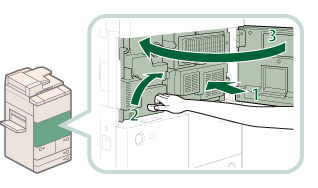

將定影輸送單元推回原位，然後關閉前蓋板。
1.將定影輸送單元推回原位。
2.將綠色手柄恢復原位。
3.關閉前蓋板。
小心
將組件恢復原位或關閉蓋板時，請小心勿夾住手指，否則可能導致人身傷害。
8.
按照觸控面板顯示螢幕上的說明操作。
注意
指示如何清除夾紙的螢幕將反覆顯示，直到清除所有夾紙。
