Unidad grapadora de cuadernillos de la Unidad de Acabado de Cuadernillos G1

Compruebe el lugar del atasco de grapas y siga el procedimiento descrito a continuación a la vez que consulta las instrucciones que aparecen en la pantalla táctil para quitar la grapa atascada.

IMPORTANTE
Asegúrese de cerrar todas las tapas y casetes del equipo antes de eliminar atascos de grapas. Retire todo el papel depositado en la bandeja de cuadernillos antes de eliminar el atasco de grapas de la unidad grapadora de cuadernillos.

NOTA
La Unidad de Acabado de Cuadernillos G1 es un producto opcional.

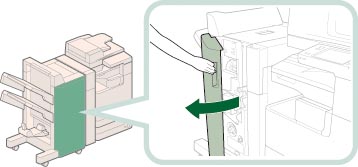

Abra la tapa frontal de la unidad de acabado.

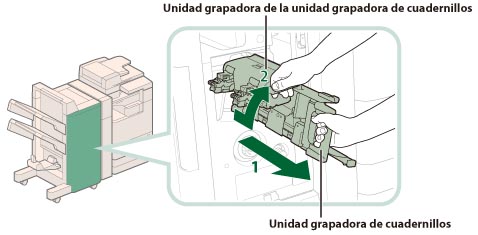

Tire de la unidad grapadora de cuadernillos hacia el exterior.

	1. Sujete la grapadora de cuadernillos por el tirador y sáquela hasta el tope.
	2. Tire de la grapadora de la unidad grapadora de cuadernillos hacia usted y, a continuación, súbala.

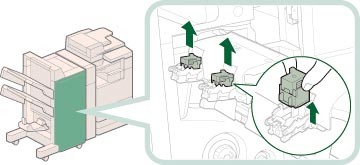

Extraiga la caja de grapas que contiene las grapas atascadas, sujetándola por los lados izquierdo y derecho.

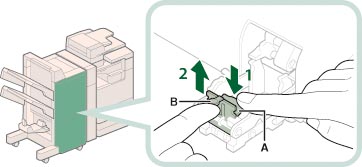

Baje la pestaña de la caja de grapas.

	1. Baje la pieza A para desbloquear.
	2. Suba la pieza B.

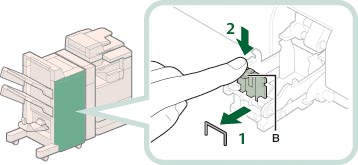

Extraiga las grapas atascadas.

	1. Extraiga las grapas atascadas.
	2. Ponga de nuevo la pieza B en su posición original.

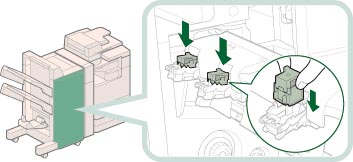

Ponga de nuevo la caja de grapas en su posición original.

Inserte la caja de grapas hasta que encaje en su sitio.

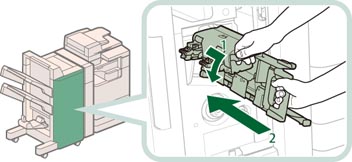

Introduzca con cuidado la unidad grapadora de cuadernillos hasta su posición original.

	1. Tire de la grapadora hacia usted y, a continuación, empújela hacia abajo hasta su posición original.
	2. Sujete la grapadora de cuadernillos por el tirador y póngala de nuevo en su posición original.

ATENCIÓN
Para evitar lesiones, tenga cuidado con los dedos al poner de nuevo la grapadora de cuadernillos en su posición original.

Cierre la tapa frontal de la unidad de acabado.

ATENCIÓN
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.

NOTA
Una vez eliminado el atasco de grapas, no olvide recolocar manualmente las grapas en la unidad grapadora de cuadernillos. (Consulte "Recolocar las grapas para grapado de cuadernillos".)
