Unidad principal
Compruebe el lugar del atasco de papel y siga el procedimiento descrito a continuación, a la vez que consulta las instrucciones que aparecen en la pantalla táctil, para quitar el papel atascado.
|
NOTA
|
|
Si está instalado el Depósito de Papel B2, retírelo de la unidad principal antes de continuar con este procedimiento.
Si hay papel cargado en la bandeja multiuso, quite el papel cargado.
En esta sección se usan ilustraciones de un equipo que tiene instalada la Unidad de Acabado Interna D1.
|
1.
Abra la tapa derecha del equipo.
|
1. Pulse el botón de apertura de la tapa derecha del equipo. |
2. Abra la tapa superior derecha del equipo. |
2.

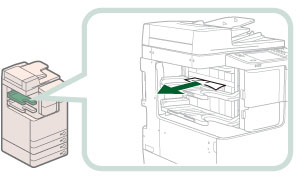

Retire el papel atascado que sobresalga de la primera bandeja de salida.
 |
Si no puede quitar el papel atascado, inténtelo desde debajo.
|
3.
Retire cualquier papel atascado que sobresalga de la segunda bandeja de salida o de la unidad de inversión.
 |
1. Retire el papel atascado de la segunda bandeja de salida. |
2. Extraiga el papel atascado de la unidad de inversión. |
4.
Quite el papel atascado de la unidad de salida.
 |
1. Saque la unidad de salida. |
2.Presione hacia abajo la guía interior y saque el papel atascado. |
|
3. Cierre la unidad de salida. |
|
NOTA
|
||
|
Si no puede extraer el papel atascado de la unidad de salida cuando esté instalada la Unidad de Acabado Interna D1 y la Taladradora Interna 2 Taladros A1/Taladradora Interna 2/4 Taladros A1/Taladradora Interna 4 Taladros A1 no esté instalada, extráigalo siguiendo el procedimiento descrito a continuación.
Si la Unidad de Acabado Interna D1 y Taladradora Interna 2 Taladros A1/Taladradora Interna 2/4 Taladros A1/Taladradora Interna 4 Taladros A1, o Unidad de Acabado Grapadora G1/Unidad de Acabado de Cuadernillos G1 y Unidad de Alimentación Intermedia H1 están instaladas, extraiga el papel atascado siguiendo el procedimiento descrito a continuación.
Si se produce un atasco de papel cuando está imprimiendo en el modo Grapar, no quite las hojas impresas que están a la espera de ser grapadas. (Las operaciones de impresión y grapado se reanudan después de eliminar el atasco de papel.)
|
5.
Extraiga el papel atascado de la parte superior de la unidad de fijación.
 |
1. Abra la tapa superior de la unidad de fijación. |
2. Quite cualquier papel atascado. |
|
3. Cierre la tapa superior de la unidad fijación. |
 ATENCIÓN |
|
La unidad de fijación y sus alrededores del interior del equipo alcanzan altas temperaturas durante el uso. Al extraer papel atascado o inspeccionar el interior del equipo, no toque la unidad de fijación y sus alrededores, ya que puede producirse quemaduras.
|
6.
Extraiga el papel atascado de la parte inferior de la unidad de fijación y el área próxima al rodillo de registro.
 |
1. Extraiga el papel atascado de la parte inferior de la unidad de fijación. |
2. Extraiga el papel atascado del área próxima al rodillo de registro. |
|
ATENCIÓN |
|
La unidad de fijación y sus alrededores del interior del equipo alcanzan altas temperaturas durante el uso. Al extraer papel atascado o inspeccionar el interior del equipo, no toque la unidad de fijación y sus alrededores, ya que puede producirse quemaduras.
|
7.
Extraiga el papel atascado de la parte inferior de la tapa derecha del equipo.
8.
Extraiga el papel atascado desde detrás de la tapa derecha del equipo.
 |
1. Extraiga el papel atascado desde la parte superior detrás de la tapa derecha del equipo. |
2. Extraiga el papel atascado desde la parte central detrás de la tapa derecha del equipo. |
|
ATENCIÓN |
|
La parte inferior de la tapa derecha del equipo puede alcanzar altas temperaturas durante el uso. Al extraer papel atascado o inspeccionar el interior del equipo, no toque la unidad de fijación y sus alrededores, ya que puede producirse quemaduras.
|
9.
Extraiga el papel atascado de la unidad de alimentación de la bandeja multiuso.
|
NOTA
|
|
Si no puede sacar el papel atascado desde la parte inferior de la unidad de alimentación de la bandeja multiuso, retírelo desde la parte de la bandeja multiuso.
|
10.
Abra la tapa superior derecha y la tapa inferior derecha del casete y compruebe si hay papel atascado en su interior.
Extraiga el papel atascado y cierre las tapas.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar las tapas.
|
|
NOTA
|
|
Cierre con cuidado las tapas hasta que encajen en su sitio y queden totalmente cerradas.
|
11.
Cierre la tapa derecha del equipo.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
|
NOTA
|
|
Cierre con cuidado la tapa hasta que encaje en su sitio y quede totalmente cerrada.
Si se ha retirado el Depósito de Papel B2 de la unidad principal, conéctelo de nuevo a la unidad principal.
|
12.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
