騎馬釘裝訂分頁機-G1的騎馬裝訂單元

檢查卡針位置，然後按照下面介紹的步驟及觸控面板顯示螢幕上出現的指示取出卡針。
須知
清除所有卡針前，請確保關閉本機器的所有蓋板和紙匣。
清除騎馬裝訂單元內的卡針前，請從書本紙盤取出所有輸出紙張。
注意
「騎馬釘裝訂分頁機-G1」是選購產品。

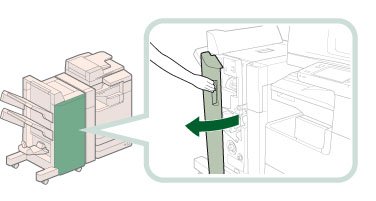

1.
開啟裝訂分頁機的前蓋板。
2.
拉出騎馬裝訂單元。
1. 握住騎馬裝訂單元的把手，將其拉出直到停止。
2. 朝身體方向拉出騎馬裝訂單元的裝訂機單元，然後將其向上推。
*1 騎馬裝訂單元的裝訂機單元
*2 騎馬裝訂單元

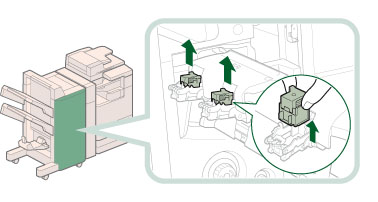

3.
握住裝有卡針的裝訂針箱的左右兩側將其拉出。

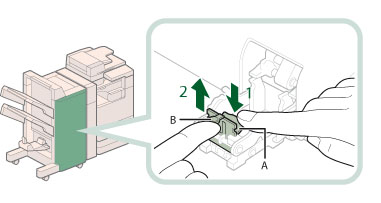

4.
按下裝訂針箱上的手柄。
1. 向下推「部件A」解除鎖定。
2. 向上推「部件B」。

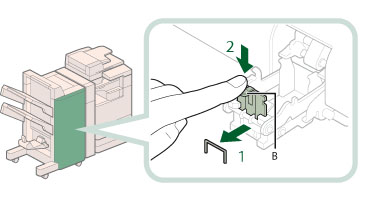

5.
取出所有卡針。
1. 取出所有卡針。
2. 將「部件B」恢復原位。

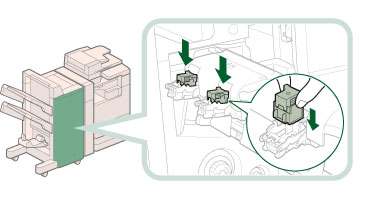

6.
將裝訂針箱恢復原位。
將裝訂針箱向裡推直到其發出「喀噠」聲。

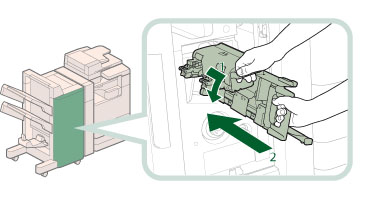

7.
將騎馬裝訂單元輕輕地推回原位。
1. 朝身體方向拉出裝訂機單元，然後將其向下推回原位。
2. 握住騎馬裝訂單元的把手，將其恢復原位。
小心
將騎馬裝訂單元恢復原位時，請小心勿夾住手指，否則可能導致人身傷害。
8.
關閉裝訂分頁機的前蓋板。
小心
關閉蓋板時，請小心勿夾住手指，否則可能導致人身傷害。
注意
清除卡針後，請務必手動定位騎馬裝訂單元中的裝訂針。(請參閱「騎馬裝訂單元裝訂針定位」)
