Monitoraggio e controllo della macchina attraverso SNMP
Il Protocollo Simple Network Management (SNMP) è un protocollo per il monitoraggio e il controllo dei dispositivi di comunicazione in una rete tramite Management Information Base (MIB). La macchina supporta SNMPv1 e SNMPv3 con sicurezza potenziata. È possibile verificare lo stato della macchina da un computer quando si stampano documenti o si utilizza la IU remota. È possibile abilitare SNMPv1 o SNMPv3 o entrambi contemporaneamente. Specificare le impostazioni per ogni versione, in modo da adeguarsi all'ambiente di rete e allo scopo di utilizzo.
SNMPv1
SNMPv1 utilizza informazioni chiamate "community" per definire l'ambito della comunicazione SNMP. Dato che queste informazioni sono esposte alla rete in testo normale, la rete potrebbe essere vulnerabile ad attacchi. Se si desidera migliorare la sicurezza di rete, disabilitare SNMPv1 e utilizzare SNMPv3.
SNMPv3
Con SNMPv3 è possibile implementare una gestione dei dispositivi di rete protetta da solide caratteristiche di sicurezza. Si noti che TLS deve essere attivato per l'UI remota prima di configurare SNMPv3 (Abilitazione della comunicazione crittografata TLS per la IU remota).
 |
|
La macchina non supporta la caratteristica di notifica trap di SNMP.
Per modificare i numeri porta SNMP, vedere Modifica dei numeri di porta.
Il software di gestione SNMP, quando viene installato su un computer in una rete, consente di configurare, monitorare e controllare la macchina in modo remoto dal computer. Per ulteriori informazioni vedere i manuali di istruzione per il software di gestione.
|
1
Avviare la IU remota e accedere in modo Gestore sistema. Avvio della IU remota
2
Fare clic su [Impostazioni/Registrazione].
3

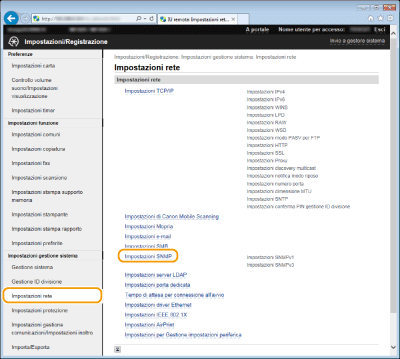

Fare clic su [Impostazioni rete]
[Impostazioni SNMP].
[Impostazioni SNMP].
4

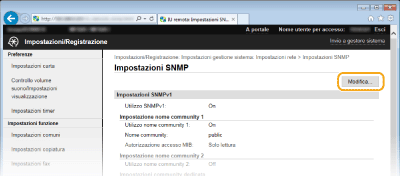

Fare clic su [Modifica...].
5

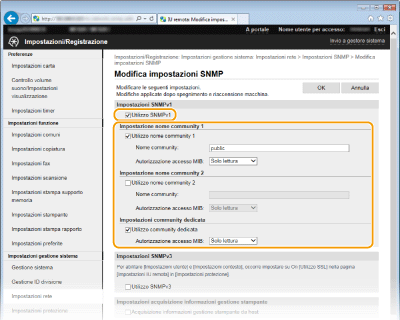

Specificare le impostazioni SNMPv1
Se non occorre modificare le impostazioni SNMPv1, procedere al passo successivo.
[Utilizzo SNMPv1]
Selezionare la casella di controllo per abilitare SNMPv1. È possibile specificare le altre impostazioni SNMPv1 solo quando la casella di controllo è selezionata.
Selezionare la casella di controllo per abilitare SNMPv1. È possibile specificare le altre impostazioni SNMPv1 solo quando la casella di controllo è selezionata.
[Utilizzo nome community 1]/[Utilizzo nome community 2]
Selezionare la casella di controllo per specificare un nome community. Se non è necessario specificare un nome community, deselezionare la casella di controllo.
Selezionare la casella di controllo per specificare un nome community. Se non è necessario specificare un nome community, deselezionare la casella di controllo.
[Nome community]
Immettere il nome di una community composto da un massimo di 32 caratteri alfanumerici.
Immettere il nome di una community composto da un massimo di 32 caratteri alfanumerici.
[Autorizzazione accesso MIB]
Per ciascuna community, selezionare [Lettura/Scrittura] o [Solo lettura] per privilegi di accesso a oggetti MIB.
Per ciascuna community, selezionare [Lettura/Scrittura] o [Solo lettura] per privilegi di accesso a oggetti MIB.
|
[Lettura/Scrittura]
|
Permette sia di visualizzare, sia di modificare i valori degli oggetti MIB.
|
|
[Solo lettura]
|
Permette solo di visualizzare i valori degli oggetti MIB.
|
[Utilizzo community dedicata]
La community dedicata è una community preimpostata, intesa esclusivamente per amministratori che utilizzano software Canon come iW Management Console. Selezionare la casella di controllo per utilizzare la community dedicata. Se non fosse necessario utilizzare la community dedicata, deselezionare la casella di controllo.
La community dedicata è una community preimpostata, intesa esclusivamente per amministratori che utilizzano software Canon come iW Management Console. Selezionare la casella di controllo per utilizzare la community dedicata. Se non fosse necessario utilizzare la community dedicata, deselezionare la casella di controllo.
Abilitazione SNMPv1
|
1
|
Selezionare la casella di controllo [Utilizzo SNMPv1].
|
|
2
|
Selezionare la casella di controllo [Utilizzo nome community 1] o [Utilizzo nome community 2], immettere il nome della community nella casella di testo [Nome community] e specificare l'impostazione [Autorizzazione accesso MIB].
Possono essere registrati fino a due nomi community.
|
|
3
|
Selezionare la casella di controllo [Utilizzo community dedicata] e specificare l'impostazione [Autorizzazione accesso MIB].
|
Disabilitazione SNMPv1
Deselezionare la casella di controllo [Utilizzo SNMPv1].
6

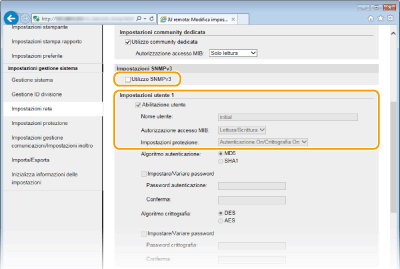

Specificare le impostazioni SNMPv3.
Se non occorre modificare le impostazioni SNMPv3, procedere al passo successivo.
[Utilizzo SNMPv3]
Selezionare la casella di controllo per abilitare SNMPv3. È possibile specificare le altre impostazioni SNMPv3 solo quando la casella di controllo è selezionata.
Selezionare la casella di controllo per abilitare SNMPv3. È possibile specificare le altre impostazioni SNMPv3 solo quando la casella di controllo è selezionata.
[Abilitazione utente]
Selezionare la casella di controllo per abilitare [Impostazioni utente 1]/[Impostazioni utente 2]/[Impostazioni utente 3]. Per disabilitare le impostazioni utente, deselezionare la casella di controllo corrispondente.
Selezionare la casella di controllo per abilitare [Impostazioni utente 1]/[Impostazioni utente 2]/[Impostazioni utente 3]. Per disabilitare le impostazioni utente, deselezionare la casella di controllo corrispondente.
[Nome utente]
Immettere fino a 32 caratteri alfanumerici per il nome utente.
Immettere fino a 32 caratteri alfanumerici per il nome utente.
[Autorizzazione accesso MIB]
Selezionare [Lettura/Scrittura] o [Solo lettura] per i privilegi di accesso agli oggetti MIB.
Selezionare [Lettura/Scrittura] o [Solo lettura] per i privilegi di accesso agli oggetti MIB.
|
[Lettura/Scrittura]
|
Permette sia di visualizzare, sia di modificare i valori degli oggetti MIB.
|
|
[Solo lettura]
|
Permette solo di visualizzare i valori degli oggetti MIB.
|
[Impostazioni protezione]
Selezionare [Autenticazione On/Crittografia On], [Autenticazione On/Crittografia Off] o [Autenticazione Off/Crittografia Off] per la combinazione di autenticazione e impostazioni di cifratura desiderate.
Selezionare [Autenticazione On/Crittografia On], [Autenticazione On/Crittografia Off] o [Autenticazione Off/Crittografia Off] per la combinazione di autenticazione e impostazioni di cifratura desiderate.
Abilitazione SNMPv3
|
1
|
Selezionare la casella di controllo [Utilizzo SNMPv3].
|
|
2
|
Selezionare la casella di controllo [Abilitazione utente] e specificare le impostazioni [Nome utente], [Autorizzazione accesso MIB] e [Impostazioni protezione].
Possono essere registrati fino a tre utenti.
|
|
3
|

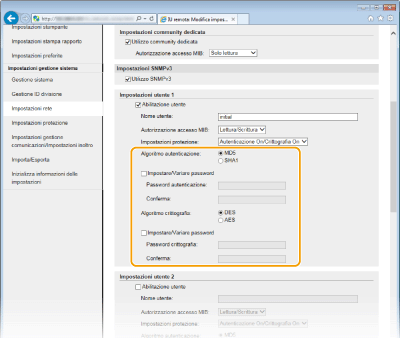

Specificare autenticazione e cifratura in base alle esigenze.
Specificare queste impostazioni solo quando [Autenticazione On/Crittografia On] o [Autenticazione On/Crittografia Off] è stato selezionato per [Impostazioni protezione].
 [Algoritmo autenticazione]
Fare clic sul pulsante di opzione [MD5] o [SHA1] per l'algoritmo che corrisponde al proprio ambiente di rete. [Algoritmo crittografia]
Fare clic sul pulsante di opzione [DES] o [AES] per l'algoritmo che corrisponde al proprio ambiente di rete. [Impostare/Variare password]
Per impostare o modificare la password, selezionare la casella di controllo ed immettere da 6 a 16 caratteri alfanumerici per la password nella casella di testo [Password autenticazione]/[Password crittografia]. Per confermare, immettere la stessa password nella casella di testo [Conferma]. Le password possono essere impostate indipendentemente per gli algoritmi di autenticazione e la crittografia. |
|
4
|

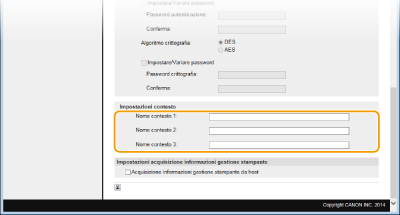

Specificare il nome contesto che identifica il contesto SNMP.
 [Nome contesto 1]/[Nome contesto 2]/[Nome contesto 3]
Immettere fino a 32 caratteri alfanumerici per il nome contesto. Possono essere registrati fino a tre nomi contesto. |
Disabilitazione SNMPv3
Deselezionare la casella di controllo [Utilizzo SNMPv3].
7

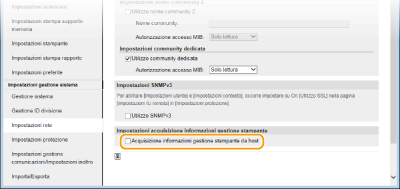

Specificare le impostazioni di acquisizione delle informazioni di gestione stampante.
Con SNMP le informazioni di gestione della stampante, come protocolli e porte di stampa, possono essere monitorate e ottenute regolarmente da un computer sulla rete.
[Acquisizione informazioni gestione stampante da host]
Selezionare la casella di controllo per abilitare il monitoraggio delle informazioni di gestione stampante della macchina tramite SNMP. Per disabilitare il monitoraggio delle informazioni di gestione della stampante deselezionare la casella di controllo.
Selezionare la casella di controllo per abilitare il monitoraggio delle informazioni di gestione stampante della macchina tramite SNMP. Per disabilitare il monitoraggio delle informazioni di gestione della stampante deselezionare la casella di controllo.
8
Fare clic su [OK].
9
Riavviare la macchina.
Spegnere la macchina, attendere almeno 10 secondi, quindi riaccenderla.
|
|
Disabilitazione SNMPv1Alcune funzioni della macchina non saranno disponibili, come il conseguimento di informazioni sulla macchina tramite il driver di stampa.
Utilizzo del pannello operativoÈ possibile abilitare o disabilitare le impostazioni SNMP da <Menu>. Impostazioni SNMP
|
|
Abilitazione di SNMPv1 e di SNMPv3
|
|
Se entrambe le versioni di SNMP sono abilitate, si consiglia di impostare le autorizzazioni di accesso MIB in SNMPv1 su [Solo lettura]. Le autorizzazioni di accesso MIB possono essere impostate indipendentemente in SNMPv1 e SNMPv3 (e per ogni ciascun utente in SNMPv3). Selezionando [Lettura/Scrittura] (autorizzazione di accesso completa) in SNMPv1 si annullano le solide caratteristiche di sicurezza che contraddistinguono SNMPv3 poiché la maggior parte delle impostazioni della macchina possono quindi essere controllate con SNMPv1.
|
