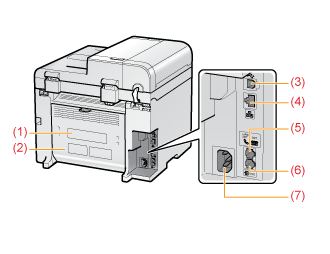

Face arrière
MF4890dw |
MF4870dn |
|
|
|
 |
 |
MF4780w/MF4750/MF4730 |
||
 |
|
*1
|
Les modèles MF4750/MF4730 ne comportent pas de port LAN.
|
|
*2
|
Le modèle MF4730 ne comporte ni prise pour ligne téléphonique, ni prise pour périphérique externe.
|
|
(1)
|
Plaque signalétique
Les valeurs moyennes de tension et de courant requises sont indiquées.
|
|
(2)
|
Capot arrière (MF4890dw/MF4870dn uniquement)
Ouvrez ce capot pour éliminer les bourrages papier.
|
|
(3)
|
Port USB
Raccordez un câble USB.
|
|
(4)
|
Port LAN (MF4890dw/MF4870dn/MF4780w uniquement)
Raccordez un câble réseau.
|
|
(5)
|
Prise pour périphérique externe (MF4890dw/MF4870dn/MF4780w/MF4750 uniquement)
Branchez un téléphone externe ou le combiné en option.
|
|
(6)
|
Prise pour ligne téléphonique (MF4890dw/MF4870dn/MF4780w/MF4750 uniquement)
Raccordez la ligne téléphonique.
|
|
(7)
|
Prise électrique
Raccordez le cordon d'alimentation.
|
