Panneau de commandes

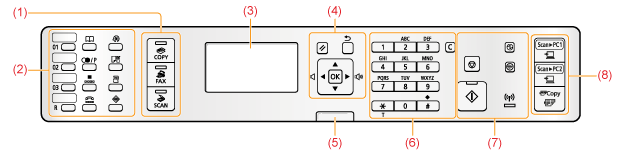

Pièces de la machine et fonctions sur le panneau de commandes

MF4890dw/MF4870dn/MF4780w/MF4750

MF4730

(1)	Touches de changement de mode	Appuyez sur ces touches pour passer d'un mode à l'autre : copie, fax*1 ou numérisation.
(2)	Touches [Composition 1 touche]*1	Appuyez sur cette touche pour sélectionner les destinataires mémorisés à l'aide de boutons de composition.
	Touche [R]*1	Appuyez sur cette touche pour composer le code d'accès à la ligne externe ou un numéro de poste lorsque la machine est connectée via un standard téléphonique (PBX).
	Touche [Carnet d'adresses]*1	Appuyez sur la touche pour rechercher les destinataires mémorisés à l'aide de boutons de composition 1 touche et de codes de composition codée.
	Touche [Recomposer/Pause]*1	Lors de l'envoi d'un fax, appuyez sur cette touche pour recomposer les trois derniers numéros ou marquer une pause dans un numéro de fax.
	Touche [Composition codée]*1	Cette touche permet d'indiquer et de saisir le code d'un destinataire pour la composition abrégée codée.
	Touche [Combiné raccroché]*1	Appuyez sur cette touche lorsque vous cherchez à composer sans décrocher le combiné du téléphone externe ou le combiné en option.
	Touche [Menu]	Appuyez sur cette touche pour définir ou enregistrer divers réglages.
	Touche [Réglages papier]	Appuyez sur la touche pour spécifier le format et le type de papier pour la cassette à papier.
	Touche [Rapport]	Permet d'imprimer manuellement des rapports et des listes. Il est également possible de demander l'impression automatique d'un rapport.
	Touche [Suivi du statut/Annuler]	Permet d'afficher l'état des tâches ou d'en annuler. Vous pouvez aussi vérifier celui de la machine.
(3)	Afficheur LCD	Pendant le fonctionnement normal, affiche des messages et des invites. Lors de l'ajustement des réglages, affiche vos sélections, le texte et les valeurs numériques.
(4)	Touche [Précédent]	Utilisez cette touche pour revenir à l'écran précédent.
	Touche [Réinitialiser]	Permet de réinitialiser les réglages.
	Touche []	La touche permet de faire défiler l'affichage vers le haut ou d'augmenter la valeur.
	Touche []	Utilisez cette touche pour faire défiler l'affichage vers le bas ou réduire la valeur.
	Touche []	Appuyez sur cette touche pour revenir à l'écran précédent ou déplacer le curseur vers la gauche. Appuyez sur cette touche pour diminuer le volume de la sonnerie du fax.
	Touche []	Appuyez sur cette touche pour passer à l'écran suivant ou déplacer le curseur vers la droite. Appuyez sur cette touche pour augmenter le volume de la sonnerie du fax.
	Touche [OK]	Appuyez sur cette touche pour confirmer une action ou un réglage.
(5)	Témoin [Traitement/données]	Clignote pendant la transmission et s'allume de façon continue lorsque la machine possède des tâches en attente.
	Témoin [Erreur]	Clignote en cas d'erreur.
(6)	Clavier numérique ([0]-[9])	Appuyez sur les touches correspondantes pour saisir des caractères et des chiffres.
	Touche [*]	Appuyez sur cette touche pour changer de mode de saisie de caractères, et pour passer de la numérotation par impulsions à la numérotation par tonalités pour envoyer un fax.
	Touche [#]	Appuyez sur cette touche pour saisir des symboles.
	Touche [Effacer]	Permet de supprimer les caractères et les chiffres saisis.
(7)	Touche [Arrêt]	Permet d'annuler des tâches.
	Touche [Démarrer]	Utilisez cette touche pour lancer l'opération de copie ou d'envoi de fax.
	Touche [Economie d'énergie]	Appuyez sur cette touche pour activer ou annuler manuellement le mode Veille. Le témoin Economie d'énergie devient vert lorsque le mode Veille est actif.
	Touche [Mode Silencieux]	Appuyez sur cette touche pour réduire les bruits lors de l'exécution d'une tâche. Cela n'affecte pas le volume du haut-parleur et de la tonalité des touches.
	Témoin [Wi-Fi]*2	Permet de mettre la machine sous tension lorsque celle-ci est connectée au réseau sans fil.
(8)	Touche [Numériser>PC1] / Touche [Numériser>PC2]	Appuyez sur ces touches pour envoyer les documents numérisés vers chacun des ordinateurs enregistrés sur ces touches.
	Touche [Economie de papier]	Appuyez sur cette touche pour économiser du papier.

Réglage de la position du panneau de commandes

Pour positionner le panneau de commandes à l'horizontale :

Pour positionner le panneau de commandes à la verticale :
