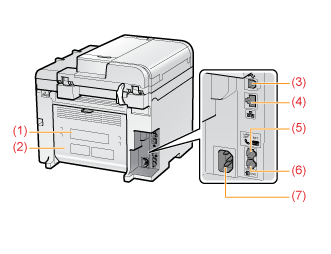

Parte posteriore
MF4890dw |
MF4870dn |
|
|
|
 |
 |
MF4780w/MF4750/MF4730 |
||
 |
|
*1
|
I modelli MF4750 e MF4730 non sono dotati di porta LAN.
|
|
*2
|
La MF4730 non è dotata di presa della linea telefonica nè di presa per dispositivi esterni.
|
|
(1)
|
Etichetta valori nominali
Riporta i valori medi di tensione e corrente richiesti.
|
|
(2)
|
Coperchio posteriore (Solo MF4890dw/MF4870dn)
Aprire questo coperchio per rimuovere la carta inceppata.
|
|
(3)
|
Porta USB
Consente di collegare un cavo USB.
|
|
(4)
|
Porta LAN (Solo MF4890dw/MF4870dn/MF4780w)
Consente di collegare un cavo LAN.
|
|
(5)
|
Presa per dispositivi esterni (Solo MF4890dw/MF4870dn/MF4780w/MF4750)
Consente di collegare un telefono esterno oppure il ricevitore opzionale.
|
|
(6)
|
Presa della linea telefonica (Solo MF4890dw/MF4870dn/MF4780w/MF4750)
Consente di collegare una linea telefonica.
|
|
(7)
|
Presa di alimentazione
Consente di collegare il cavo di alimentazione.
|
