Nomi e dimensioni delle singole parti
Nome parte

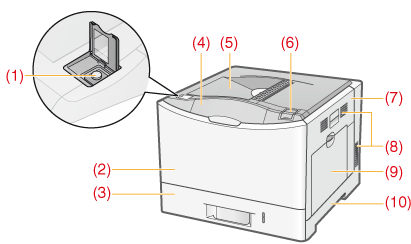

Vista frontale
|
NOTA
|
Cosa fare della pellicola attaccata al pannello di controlloRimuovere la pellicola prima di utilizzare il pannello.
|
|
(1)
|
Pulsante di accensione
|
 |
(4)
|
Pannello di controllo
|
|
(7)
|
Coperchio destro
|
|
(10)
|
Punti di presa per il trasporto
|
|
(2)
|
Copertina anteriore
|
|
(5)
|
Vassoio di uscita
|
|
(8)
|
Aperture di ventilazione
|
|
||
|
(3)
|
Cassetto della carta
|
|
(6)
|
Connettore della memoria USB
|
|
(9)
|
Vassoio multiuso
|
|

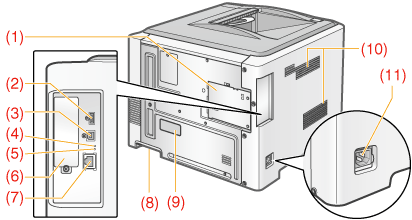

Vista posteriore
|
(1)
|
Coperchio dello slot
|
|
(5)
|
Spia LNK (verde)
|
|
(9)
|
Etichetta valori nominali
|
|
(2)
|
Connettore USB (per periferiche USB)
|
|
(6)
|
Coperchio dello slot per la scheda SD
|
|
(10)
|
Aperture di ventilazione
|
|
(3)
|
Connettore USB (per la connessione al computer)
|
|
(7)
|
Connettore LAN
|
|
(11)
|
Presa di alimentazione
|
|
(4)
|
Spia ACT (verde)
|
|
(8)
|
Punti di presa per il trasporto
|
|

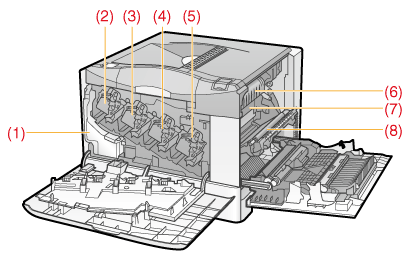

Vista interna
|
(1)
|
Contenitore del toner di scarto
|
|
(4)
|
Alloggiamento cartuccia del toner C (ciano)
|
|
(7)
|
Unità ITB (cinghia di trasferimento intermedia)
|
|
(2)
|
Alloggiamento cartuccia del toner G (giallo)
|
|
(5)
|
Alloggiamento cartuccia del toner N (nero)
|
|
(8)
|
Rullo di trasferimento secondario
|
|
(3)
|
Alloggiamento cartuccia del toner M (magenta)
|
|
(6)
|
Unità di fissaggio
|
|

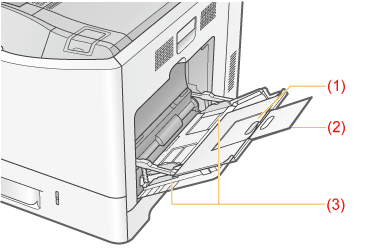

Vassoio multiuso
|
(1)
|
Vassoio ausiliario
|
|
(2)
|
Estensione vassoio
|
|
(3)
|
Guide della carta
|

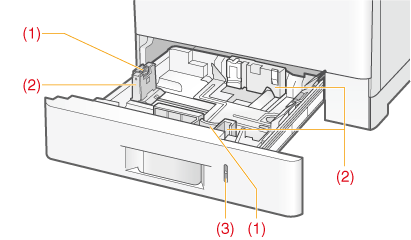

Cassetto della carta
|
(1)
|
Leva di sblocco
|
|
(2)
|
Guide della carta
|
|
(3)
|
Spia livello carta
|
Dimensioni delle singole parti

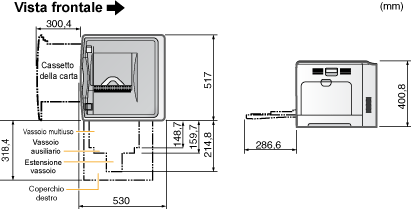

Stampante
Configurazione standard
Con l'alimentatore carta installato

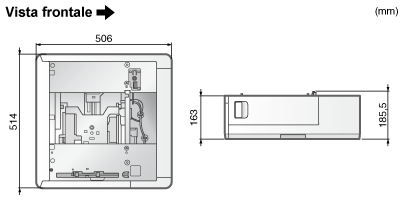

Unità alimentatore carta PF-723A
