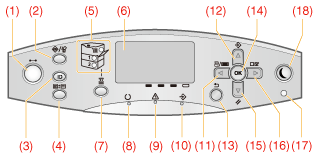

Pannello di controllo

Il pannello di controllo contiene gli indicatori e il display che mostrano lo stato della stampante, nonché i tasti che consentono di operare con la stampante.

Spie

Nome
Stato
Riferimenti
(1) Spia In linea
(Attivato)
In linea (la stampante è pronta a ricevere dati dal computer).
Se la stampante passa nella Modalità riposo, la spia (In linea) è spenta anche quando la stampante è in linea.
"Stampante In linea e Fuori linea"
(5) Spie Alimentazione carta
(Attivato)
È stata selezionata un'alimentazione carta.
(Lampeggiante)
Non è possibile stampare perché non è stata caricata la carta.
Il cassetto della carta non è installato.
(Nel caso del vassoio multiuso, la spia si accende anche quando non è caricata carta).
"Caricamento e consegna della carta"
(8) Spia Pronta
(Attivato)
La stampante è pronta per stampare.
(Lampeggiante)
La stampante si sta preparando per stampare.
(9) Spia Messaggio
(Attivato)
Si è verificato un problema e la stampa non può essere eseguita.
(Se la stampante passa nella Modalità riposo quando è spenta, la spia (Messaggio) si accende anche quando non si è verificato alcun problema).
"La spia Messaggio è accesa"
(10) Spia Processo
(Attivato)
La stampante sta ricevendo dati.
Rimangono dati nella memoria della stampante.
(Lampeggiante)
La stampante sta elaborando dati.
(17) Spia Alimentazione principale
(Attivato)
La stampante è accesa.

Tasti

Nome
Funzione
(Quando la stampante è in linea)
Funzione
(Quando la stampante non è in linea)
Funzione
(Mentre è visualizzato il menu)
(1)
(: In linea)
Passa la stampante dallo stato In linea allo stato Fuori linea e viceversa. La stampante è online quando la spia sotto il tasto è accesa ed è offline quando la spia è spenta.
In questo manuale il tasto è rappresentato come [  ] (: In linea).
(2)
(: Stato lavoro/Annulla)
Se viene premuto quando la spia (Lavoro) è accesa o lampeggiante (quando i dati vengono elaborati o ricevuti), visualizza l'elenco dei processi. Selezionare un processo dall'elenco per annullarlo.
Questo tasto è indicato come [  ] (: Stato lavoro/Annulla) in questo manuale.
Non ha alcuna funzione.
(3)
(Log In/Out)
Viene visualizzata la schermata di login prima di quella delle funzioni MEAP.
Se si preme questo tasto durante il login, si effettuerà il logout dalla stampante.
(4)
(: Applicazione)
Passerà alla schermata del menu. Ogni volta che si preme il tasto, la schermata di stampa passa a → Applicazione MEAP 1 → Applicazione MEAP 2 … Applicazione MEAP 8 → Stampa diretta USB → Schermata di stampa → Schermata del menu.
Questo tasto è indicato come [  ] (: Applicazione) in questo manuale.
Se è impostata Gestione ID reparto e non si è connessi alla stampante, viene visualizzata la schermata di login prima di quella dell'applicazione MEAP.
(7)
(: Selezione alimentatore)
Apre il menu [Selez. alimentatore]. Consente di specificare quale alimentazione carta utilizzare per stampare (cassetto della carta e vassoio multiuso) e il formato della carta utilizzato. In questo manuale il tasto è rappresentato come [  ] (: Selezione alimentatore).
Non ha alcuna funzione.
(11)
(: Utilità)
Apre il menu [Menu Utilità]. Stampa le informazioni relative alle impostazioni della stampante, incluse le impostazioni correnti. In questo manuale il tasto è rappresentato come [  ] (: Utilità).
Non ha alcuna funzione.
Torna alla gerarchia
precedente. In questo manuale il tasto è rappresentato
come [  ].
(12)
(: Lavoro)
Apre il menu [Lavoro]. È possibile stampare vari elenchi di registro. In questo manuale il tasto è rappresentato come [  ] (: Lavoro).
Non ha alcuna funzione.
Seleziona la voce superiore successiva nella stessa gerarchia. Quando il valore d'impostazione è numerico, il tasto consente di aumentare il valore. Tenendo premuto il tasto, la velocità di incremento del valore aumenta in base alla voce. In questo manuale il tasto è rappresentato come [ ].
(13)
(: Indietro)
Non ha alcuna funzione.
Torna su alla voce precedente nella gerarchia. In questo manuale il tasto è rappresentato come [  ] (: Indietro).
(14)
(OK)
Non ha alcuna funzione.
Esegue la voce selezionata. Diversamente, scende nella gerarchia. In questo manuale il tasto è rappresentato come [OK].
(15)
(: Ripristina)
Apre il menu [Ripristino]. Effettua il ripristino (reset) della stampante, l'output dei dati di stampa e l'arresto dell'unità. In questo manuale il tasto è rappresentato come [  ] (: Ripristina).
Seleziona la voce inferiore successiva nella stessa gerarchia. Quando il valore d'impostazione è numerico, il tasto consente di ridurre il valore. Tenendo premuto il tasto, la velocità di decremento del valore aumenta in base alla voce. In questo manuale il tasto è rappresentato come [  ].
(16)
(: Impostazioni)
Visualizza il menu [Configurazione]. Consente di configurare l'ambiente di stampa, incluse la regolazione del layout e la variazione delle proporzioni della stampa. In questo manuale il tasto è rappresentato come [  ] (: Impostazioni).
Scende nella gerarchia. In questo manuale il tasto è rappresentato come [  ].
(18)
(Dispositivo di risparmio energetico)
Fa in modo che la stampante entri o esca dalla modalità di attesa.
In questo manuale il tasto è rappresentato come [  ] (Dispositivo di risparmio energetico).

Visualizzazione

Il display del pannello di controllo della stampante è quello raffigurato di seguito. In esso vengono visualizzati lo stato della stampante, i messaggi, le voci e le impostazioni dei menu.
Quando la stampante è pronta per stampare
Quando si utilizza la stampante dal pannello di controllo
(1)
Campo stato/funzionamento
Visualizza lo stato della stampante e la modalità di stampa.

(2)
Alimentazione carta/formato carta
Visualizza il formato della carta presente nell'alimentazione carta correntemente selezionata utilizzando un'abbreviazione.
Le abbreviazioni corrispondono ai formati carta, come elencato di seguito (Legal: LG, Letter: LT, Executive: EX, Statement: ST, Busta DL: DL, Busta N. 10: CO, Busta ISO-C5: EC5, Busta Monarch: MO, Index Card: IC, Formato personalizzato: da 80 a 99, Formato personalizzato R: da 80R a 99R, formati misti: FR)
(3)
Campo toner rimanente

Visualizza la quantità di toner rimanente.
