Annullamento degli inceppamenti della carta (all'interno dell'unità di fissaggio)
Facendo riferimento alla procedura sul display, seguire i passaggi illustrati sotto per rimuovere la carta inceppata.
1
Premere [
].
].
2
Aprire il coperchio destro.
3
Rimuovere l'unità di fissaggio dalla stampante.
|
(1)
|
Afferrare le leve all'interno delle maniglie su entrambi i lati.
|
|
(2)
|
Rimuovere l'unità di fissaggio.
|
 |
 |
 |
4
Tenendo la linguetta (A), aprire il coperchio dell'unità di fissaggio.
5
Rimuovere la carta inceppata estraendola delicatamente nella direzione della freccia.
6
Chiudere il coperchio dell'unità di fissaggio.
7

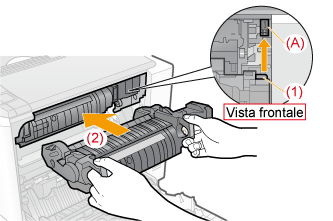

Installare l'unità di fissaggio nella stampante.
|
(1)
|
Allineare tra loro i connettori (A) sulla destra.
|
|
(2)
|
Installare orizzontalmente l'unità di fissaggio.
|
|
(3)
|
Premere l'unità di fissaggio per installarla saldamente.
L'unità di fissaggio viene bloccata dalle leve (B) su entrambi i lati. |
8
Chiudere il coperchio destro.
