各部分的名称和尺寸
部件名称

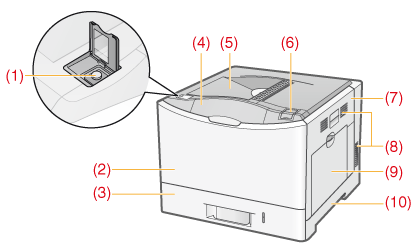

前视图
|
注释
|
关于控制面板的贴膜使用面板之前撕下贴膜。
|
|
(1)
|
电源开关
|
 |
(4)
|
控制面板
|
|
(7)
|
右盖
|
|
(10)
|
搬运用把手
|
|
(2)
|
封面
|
|
(5)
|
输出托盘
|
|
(8)
|
通风口
|
|
||
|
(3)
|
纸盒
|
|
(6)
|
USB 存储器连接器
|
|
(9)
|
多功能托盘
|
|

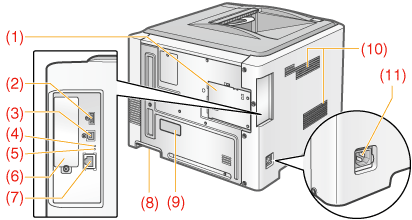

后视图
|
(1)
|
插槽盖
|
|
(5)
|
LNK 指示灯（绿色）
|
|
(9)
|
铭牌
|
|
(2)
|
USB 连接器（用于 USB 设备）
|
|
(6)
|
SD 卡槽盖
|
|
(10)
|
通风口
|
|
(3)
|
USB 连接器（用于连接至计算机）
|
|
(7)
|
局域网连接器
|
|
(11)
|
电源插孔
|
|
(4)
|
ACT 指示灯（绿色）
|
|
(8)
|
搬运用把手
|
|

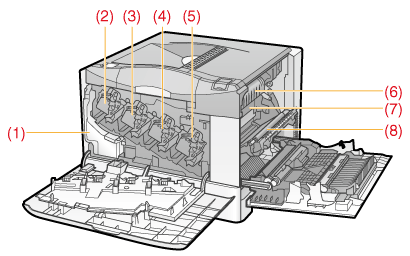

内视图
|
(1)
|
废粉收集容器
|
|
(4)
|
C（青色）硒鼓槽
|
|
(7)
|
ITB（中间转印带）单元
|
|
(2)
|
Y（黄色）硒鼓槽
|
|
(5)
|
K（黑色）硒鼓槽
|
|
(8)
|
二次转印辊
|
|
(3)
|
M（品红色）硒鼓槽
|
|
(6)
|
定影单元
|
|

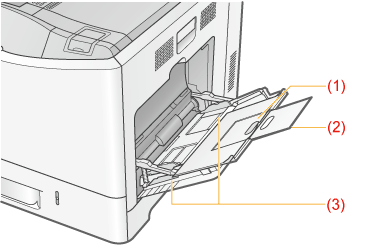

多功能托盘
|
(1)
|
辅助托盘
|
|
(2)
|
托盘加长板
|
|
(3)
|
纸张导板
|

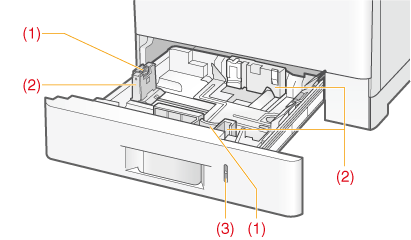

纸盒
|
(1)
|
锁定释放杆
|
|
(2)
|
纸张导板
|
|
(3)
|
纸张量指示器
|
各部分的尺寸
打印机

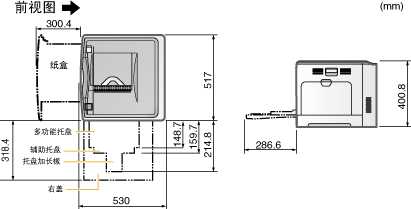

标准配置

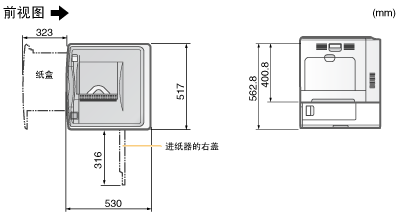

安装了进纸器

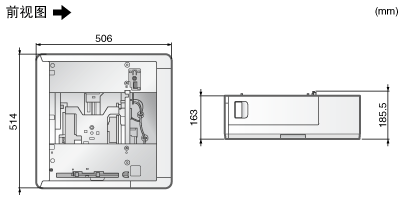

进纸器单元 PF-723A
