控制面板

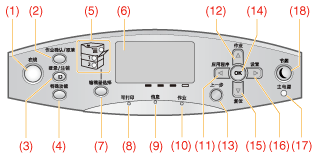

控制面板上有显示打印机状态的指示灯和显示屏以及打印机操作键。
 |
指示灯
|
名称
|
状态
|
参考
|
|
|
(1) 联机指示灯
|
 （亮起）
|
联机（打印机可接收来自计算机的打印数据。）
如果打印机进入睡眠模式，那么即使打印机联机，  在线指示灯也会熄灭。 |
“联机和脱机”
|
|
(5) 纸张来源指示灯
|
 （亮起）
|
选择了纸张来源。
|
 |
 （闪烁）
|
由于未装入任何纸张，所以无法执行打印。
未安装纸盒。 （对于多功能托盘，即使未装入任何纸张，该指示灯也会亮起。） |
“纸张装入和输出”
|
|
|
(8) 就绪指示灯
|
 （亮起）
|
打印机可以打印。
|
|
 （闪烁）
|
打印机正准备打印。
|
|
|
|
(9) 信息指示灯
|
 （亮起）
|
发生问题，打印无法执行。
（如果打印机在脱机时进入睡眠模式，那么即使未发生任何问题，  信息指示灯也会亮起。） |
“信息指示灯亮起”
|
|
(10) 作业指示灯
|
 （亮起）
|
打印机正在接收数据。
数据留在打印机内存中。 |
|
 （闪烁）
|
打印机正在处理数据。
|
|
|
|
(17) 主电源指示灯
|
 （亮起）
|
打印机电源已开。
|
|
按键
|
名称
|
功能
（打印机联机时）
|
功能
（打印机脱机时）
|
功能
（显示菜单时）
|
||
|
(1)
 (
在线) |
切换联机与脱机。按键下的指示灯亮起时打印机联机，指示灯熄灭时打印机脱机。
此按键在本手册中表示为 [  ]（在线）。 |
||||
|
(2)
 (
 作业确认/取消) |
如果在
 作业 指示灯亮起或闪烁（正在处理或接收数据时）时按下，显示作业列表。从列表中选择一项作业，可取消作业。在本手册中此按键表示为 [
 ] (作业确认/取消)。 |
不起作用。
|
|||
|
(3)
 (登录/注销)
|
显示使用 MEAP 功能的登录屏幕。
|
||||
|
(4)
 (
 特殊功能) |
将转到菜单屏幕。只要按下按键，打印屏幕就切换至 → MEAP 应用程序 1 → MEAP 应用程序 2 … MEAP 应用程序 8 → USB 直接打印 → 打印屏幕 → 菜单屏幕。
在本手册中此按键表示为 [
 ] (特殊功能)。
|
||||
|
(7)
 (
 输稿器选择) |
显示 [选择输稿器] 菜单，在纸盒和多功能托盘之间指定打印使用的纸张来源，并且指定纸张尺寸。此按键在本手册中表示为 [
]（输稿器选择）。 |
不起作用。
|
|||
|
(11)
 (
 应用程序) |
显示 [应用程序菜单] 菜单，打印有关打印机设置（包括当前设置）的信息。此按键在本手册中表示为 [
 ]（应用程序）。 |
不起作用。
|
返回上一级
层次结构。此按键
在本手册中表示为 [
 ]。 |
||
|
(12)
 (
作业) |
显示 [作业] 菜单，可打印各种日志列表。此按键在本手册中表示为 [
 ]（作业）。 |
不起作用。
|
选择同一层次结构中上一级的项目。如果设置值为数值，则增大该值。如果按住按键，数值增大的速度会加快，具体取决于项目。此按键在本手册中表示为 [
 ]。 |
||
|
(13)
 (
 上一步) |
不起作用。
|
返回上一个层次结构。此按键在本手册中表示为 [
 ]（上一步）。 |
|||
|
(14)
 （确定）
|
不起作用。
|
执行所选项目，否则进入下一级层次结构。此按键在本手册中表示为 [OK]。
|
|||
|
(15)
 (
 复位) |
显示 [复位] 菜单，执行打印机复位操作、打印数据输出和关机操作。此按键在本手册中表示为 [
 ]（复位）。 |
选择同一层次结构中下一级的项目。如果设置值为数值，则减小该值。如果按住按键，数值减小的速度会加快，具体取决于项目。此按键在本手册中表示为 [
 ]。 |
|||
|
(16)
 (
 设置) |
显示 [设置] 菜单，配置打印环境，包括布局调整和缩放打印输出。此按键在本手册中表示为 [
 ]（设置）。 |
进入下一级层次结构。此按键在本手册中表示为 [
 ]。 |
|||
|
(18)
 (节能)
|
如果 [睡眠模式] 设定的设置不是 [关闭]，则打印机进入睡眠模式。
在本手册中此按键表示为 [  ]（节能）。 |
||||
显示
打印机控制面板上的显示屏如下所示，它显示打印机状态、信息、菜单功能的项目和设置。
 |
 |
|
|
|
|
|
|
打印机可以打印时
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
使用控制面板操作打印机时
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
(1)
|
状态/操作栏
|
||||
|
|
显示打印机状态和打印模式。
|
|
|
|
|
|
(2)
|
纸张来源/纸张尺寸栏
|
|
|
||
|
|
使用缩略语显示当前所选纸张来源中的纸张尺寸。
下列纸张尺寸名称用缩略语表示。（Legal：LG、Letter：LT、Executive：EX、Statement：ST、信封 DL：DL、10 号信封：CO、ISO-C5 信封：EC5、信封 Monarch：MO、索引卡片：IC、自定义尺寸：80 至 99、自定义尺寸 R：80R 至 99R、混合尺寸：FR） |
|
|
||
|
(3)
|
剩余墨粉栏
|
|
|
|
|
|
|
显示剩余的墨粉量。
|
|
|
