Nom et dimensions de chaque composant
Nom de composant

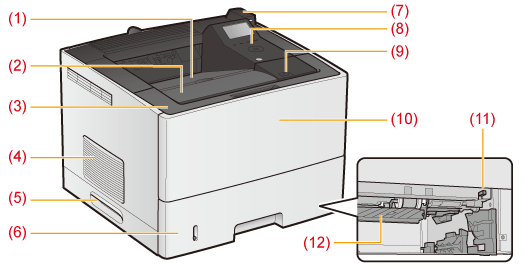

Vue de face
|
REMARQUE
|
À propos du film apposé sur le panneau de commandesEnlevez-le avant d'utiliser le panneau de commandes.
|
|
(1)
|
Bac de sortie
|
 |
(4)
|
Fente de ventilation
|
|
(7)
|
Port USB
|
|
(10)
|
Bac multifonctions
|
|
(2)
|
Bac secondaire
|
|
(5)
|
Poignée pour le transport
|
|
(8)
|
Panneau de commandes
|
|
(11)
|
Interrupteur de déverrouillage
|
|
(3)
|
Couverture avant
|
|
(6)
|
Cassette à papier
|
|
(9)
|
Bouton d'ouverture
|
|
(12)
|
Guide de transport de l'impression recto-verso
|

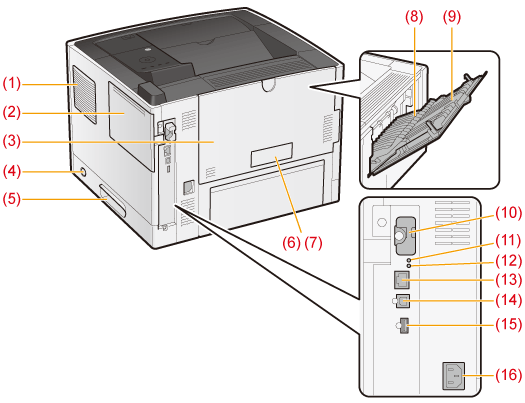

Vue arrière
|
(1)
|
Fente de ventilation
|
|
(7)
|
Numéro de série
|
|
(13)
|
Connecteur réseau (LAN)
|
|
(2)
|
Couvercle de droite
|
|
(8)
|
Bac de sortie inférieur
|
|
(14)
|
Connecteur USB (pour connexion à l'ordinateur)
|
|
(3)
|
Couvercle arrière
|
|
(9)
|
Extension du bac secondaire
|
|
(15)
|
Connecteur USB (pour périphérique USB)
|
|
(4)
|
Commutateur d'alimentation
|
|
(10)
|
Couvercle du logement de la carte SD
|
|
(16)
|
Prise d'entrée
|
|
(5)
|
Poignée pour le transport
|
|
(11)
|
Témoin ACT (vert)
|
|
||
|
(6)
|
Etiquette des spécifications
|
|
(12)
|
Témoin LNK (vert)
|
|

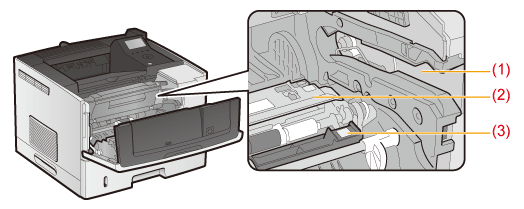

Vue de l'intérieur
|
(1)
|
Guide de cartouche d'encre
|
|
(2)
|
Guide de transfert à l'arrière
|
|
(3)
|
Guide de transfert à l'avant
|

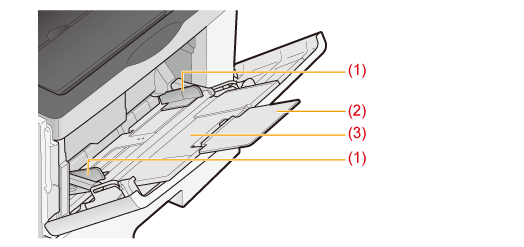

Bac multifonctions
|
(1)
|
Guide-papier
|
|
(2)
|
Extension du bac secondaire
|
|
(3)
|
Bac secondaire
|

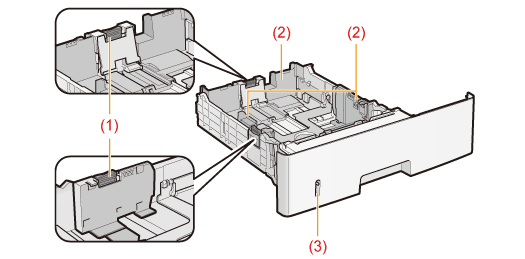

Cassette à papier
|
(1)
|
Levier de déverrouillage
|
|
(2)
|
Guide-papier
|
|
(3)
|
Témoin de niveau de papier
|
Dimensions de chaque composant
Imprimante

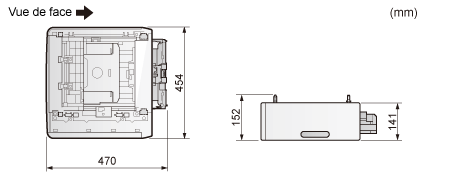

Bac d'alimentation PF-45
