各部の名称と寸法
各部の名称

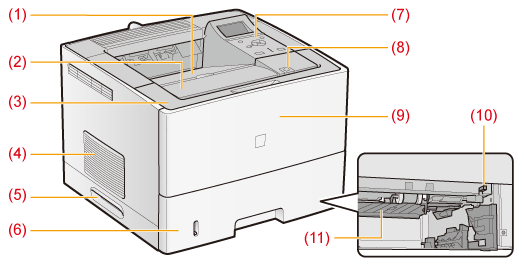

プリンター前面
|
(1)
|
排紙トレイ
|
 |
(4)
|
通気口
|
|
(7)
|
操作パネル
|
|
(10)
|
ロック解除スイッチ
|
|
(2)
|
補助トレイ
|
|
(5)
|
運搬用取っ手
|
|
(8)
|
オープンボタン
|
|
(11)
|
両面搬送ガイド
|
|
(3)
|
前カバー
|
|
(6)
|
給紙カセット
|
|
(9)
|
手差しトレイ
|
|
|
|

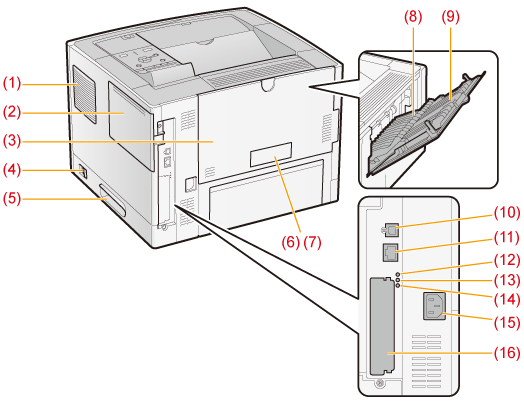

プリンター背面
|
(1)
|
通気口
|
|
(5)
|
運搬用取っ手
|
|
(9)
|
延長トレイ
|
|
(13)
|
10ランプ（緑色）
|
|
(2)
|
右カバー
|
|
(6)
|
定格銘板ラベル
|
|
(10)
|
USBコネクタ
|
|
(14)
|
TX/RXランプ（緑色）
|
|
(3)
|
後カバー
|
|
(7)
|
シリアルナンバー
|
|
(11)
|
LANコネクタ
|
|
(15)
|
電源コード差し込み口
|
|
(4)
|
電源スイッチ
|
|
(8)
|
サブ排紙トレイ
|
|
(12)
|
100ランプ（緑色）
|
|
(16)
|
拡張ボードスロット保護板
|

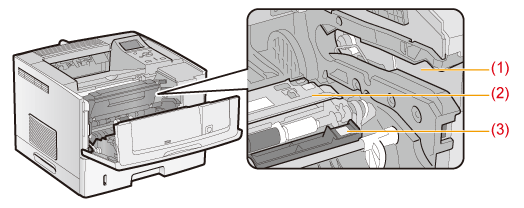

プリンター内部
|
(1)
|
トナーカートリッジガイド
|
|
(2)
|
搬送ガイド（奥）
|
|
(3)
|
搬送ガイド（手前）
|

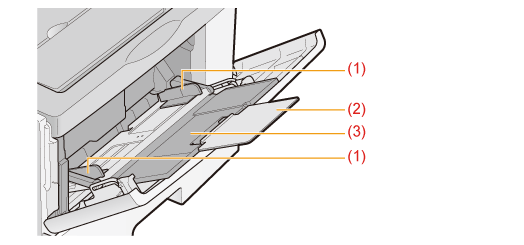

手差しトレイ
|
(1)
|
用紙ガイド
|
|
(2)
|
延長トレイ
|
|
(3)
|
補助トレイ
|

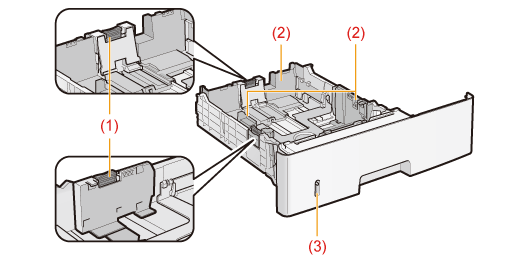

給紙カセット
|
(1)
|
ロック解除レバー
|
|
(2)
|
用紙ガイド
|
|
(3)
|
用紙残量表示
|
各部の寸法

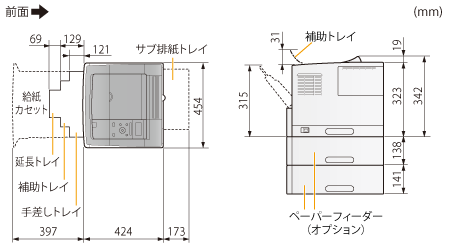

プリンター

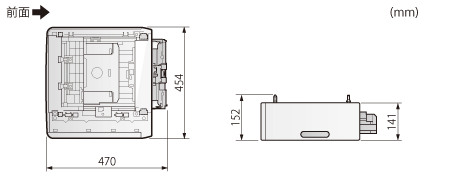

ペーパーフィーダーユニット PF-45
