Nom et dimensions de chaque composant
Nom de composant

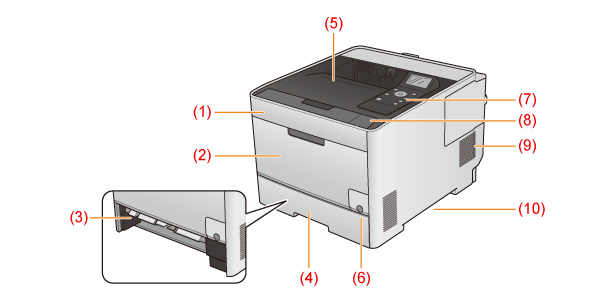

Vue de face
|
REMARQUE
|
À propos du film apposé sur le panneau de commandesEnlevez-le avant d'utiliser le panneau de commandes.
|
|
(1)
|
Couvercle avant
|
 |
(4)
|
Cassette à papier
|
|
(7)
|
Panneau de commandes
|
|
(10)
|
Poignées pour le transport
|
|
(2)
|
Bac multifonctions
|
|
(5)
|
Bac de sortie
|
|
(8)
|
Connecteur mémoire USB*
|
|
||
|
(3)
|
Guide de transport d'alimentation manuelle
|
|
(6)
|
Interrupteur
|
|
(9)
|
Fentes de ventilation
|
|
* uniquement pour LBP7680Cx

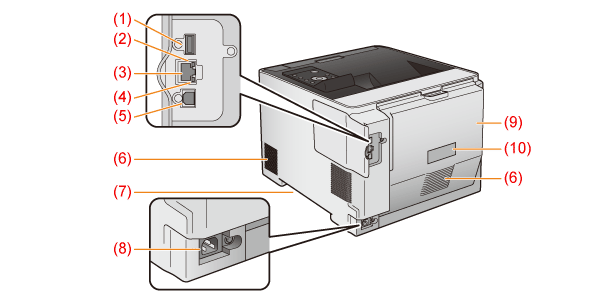

Vue arrière
|
(1)
|
Connecteur USB (pour périphériques USB)
|
|
(5)
|
Connecteur USB (pour connexion à l'ordinateur)
|
|
(9)
|
Capot arrière
|
|
(2)
|
Témoin ACT (jaune)
|
|
(6)
|
Fentes de ventilation
|
|
(10)
|
Etiquette des spécifications
|
|
(3)
|
Connecteur réseau (LAN)
|
|
(7)
|
Poignées pour le transport
|
|
||
|
(4)
|
Témoin LNK (vert)
|
|
(8)
|
Prise d'entrée
|
|

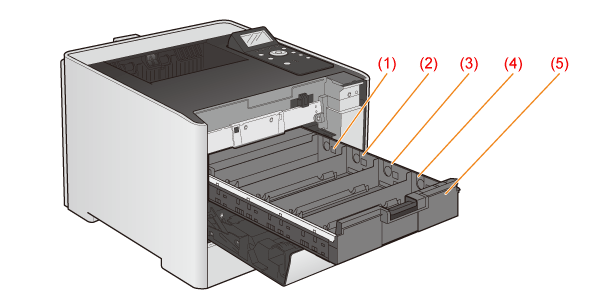

Vue de l'intérieur
|
(1)
|
Logement de cartouche d'encre J (Jaune)
|
|
(4)
|
Logement de cartouche d'encre N (Noir)
|
|
(2)
|
Logement de cartouche d'encre M (Magenta)
|
|
(5)
|
Plateau des cartouches d'encre
|
|
(3)
|
Logement de cartouche d'encre C (Cyan)
|
|

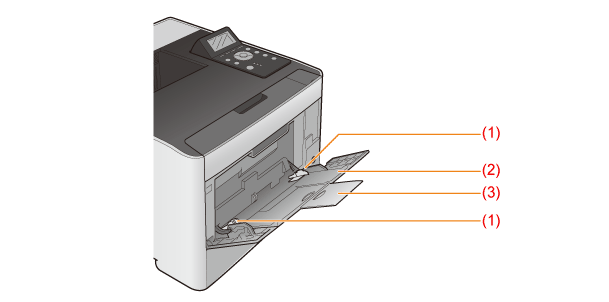

Bac multifonctions
|
(1)
|
Guide-papier
|
|
(2)
|
Bac secondaire
|
|
(3)
|
Extension du bac secondaire
|

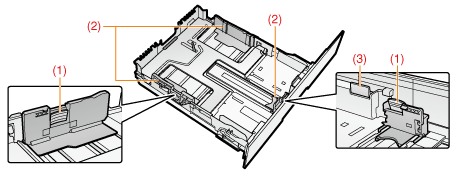

Cassette à papier
|
(1)
|
Levier de déverrouillage
|
|
(2)
|
Guides-papier
|
|
(3)
|
Levier de déverrouillage
|

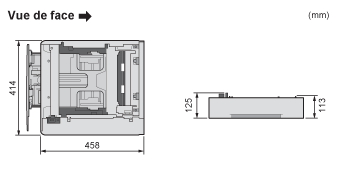

Dimensions de chaque composant
Imprimante
Bac d'alimentation PF-701
