Nomi e dimensioni delle singole parti
Nome parte

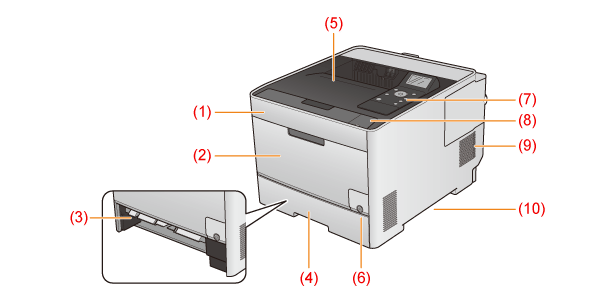

Vista frontale
|
NOTA
|
Cosa fare della pellicola attaccata al pannello di controlloRimuovere la pellicola prima di utilizzare il pannello.
|
|
(1)
|
Coperchio anteriore
|
 |
(4)
|
Cassetto della carta
|
|
(7)
|
Pannello di controllo
|
|
(10)
|
Punti di presa per il trasporto
|
|
(2)
|
Vassoio multiuso
|
|
(5)
|
Vassoio di uscita
|
|
(8)
|
Connettore della memoria USB*
|
|
||
|
(3)
|
Guida di trasferimento per alimentazione manuale
|
|
(6)
|
Pulsante di accensione
|
|
(9)
|
Aperture di ventilazione
|
|
* solo per LBP7680Cx

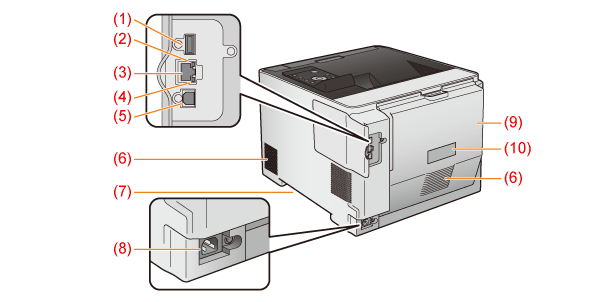

Vista posteriore
|
(1)
|
Connettore USB (per periferiche USB)
|
|
(5)
|
Connettore USB (per la connessione al computer)
|
|
(9)
|
Coperchio posteriore
|
|
(2)
|
Spia ACT (gialla)
|
|
(6)
|
Aperture di ventilazione
|
|
(10)
|
Etichetta valori nominali
|
|
(3)
|
Connettore LAN
|
|
(7)
|
Punti di presa per il trasporto
|
|
||
|
(4)
|
Spia LNK (verde)
|
|
(8)
|
Presa di alimentazione
|
|

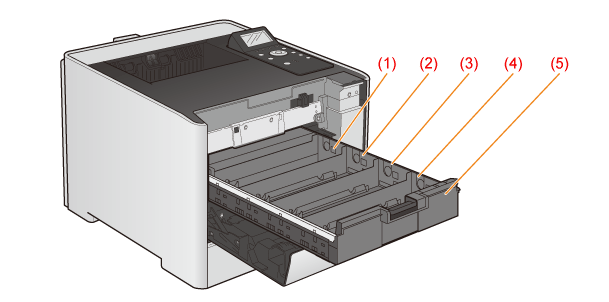

Vista interna
|
(1)
|
Alloggiamento cartuccia del toner G (giallo)
|
|
(4)
|
Alloggiamento cartuccia del toner N (nero)
|
|
(2)
|
Alloggiamento cartuccia del toner M (magenta)
|
|
(5)
|
Vassoio delle cartucce del toner
|
|
(3)
|
Alloggiamento cartuccia del toner C (ciano)
|
|

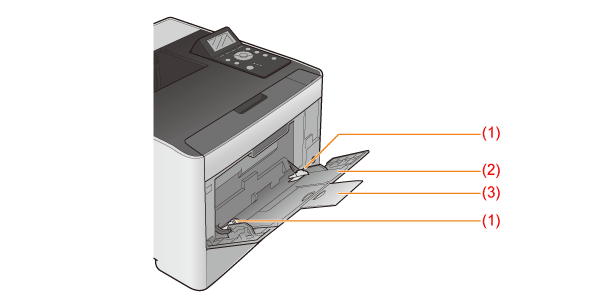

Vassoio multiuso
|
(1)
|
Guide della carta
|
|
(2)
|
Vassoio ausiliario
|
|
(3)
|
Estensione vassoio
|

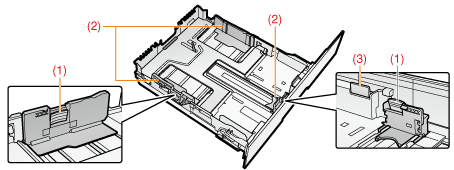

Cassetto della carta
|
(1)
|
Leve di sblocco
|
|
(2)
|
Guide della carta
|
|
(3)
|
Leve di sblocco
|

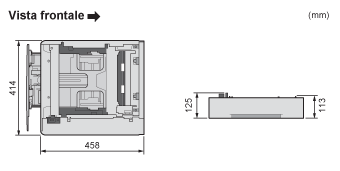

Dimensioni delle singole parti
Stampante
Unità alimentatore carta PF-701
