Pannello di controllo

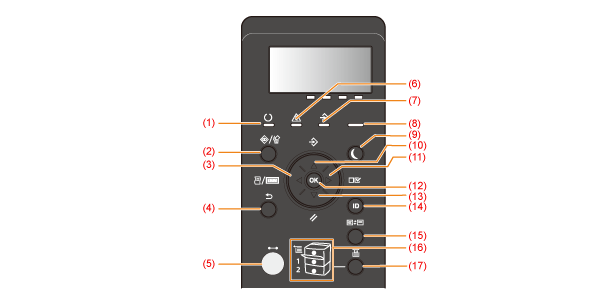

Il pannello di controllo contiene gli indicatori e il display che mostrano lo stato della stampante, nonché i tasti che consentono di operare con la stampante.
 |
Spie
|
Nome
|
Stato
|
Riferimenti
|
|
|
(1) Spia Pronto
|
 (Accesa)
|
La stampante è pronta per stampare.
|
-
|
 (Lampeggiante)
|
La stampante si sta preparando per stampare.
|
-
|
|
|
(5) Spia In linea
|
 (Accesa)
|
In linea (la stampante è pronta a ricevere dati dal computer).
Se la stampante passa nella Modalità attesa, la spia  In linea è spenta anche quando la stampante è in linea. |
|
|
(6) Spia Messaggio
|
 (Accesa)
|
Si è verificato un problema e la stampa non può essere eseguita.
(Se la stampante passa nella Modalità attesa quando è spenta, la spia  Messaggio si accende anche quando non si è verificato alcun problema). |
|
|
(7) Spia Processo
|
 (Accesa)
|
La stampante sta ricevendo dati.
Rimangono dati nella memoria della stampante. |
-
|
 (Lampeggiante)
|
La stampante sta elaborando dati.
|
-
|
|
|
(8) Spia Alimentazione principale
|
 (Accesa)
|
La stampante è accesa.
|
-
|
|
(16) Spie Alimentazione carta
|
 (Accesa)
|
È stata selezionata una sorgente di alimentazione carta.
|
-
|
 (Lampeggiante)
|
Non è possibile stampare perché non è stata caricata la carta.
Il cassetto della carta non è installato. (Nel caso del vassoio multiuso, la spia si accende anche quando non è caricata carta). |
||
Tasti
|
Nome
|
Funzione
|
||||
|
(2)
 (
 : Stato lavoro/Annulla) |
Quando la stampante è in linea
|
Quando la stampante è fuori linea
|
Mentre è visualizzato il menu
|
||
|
Se viene premuto quando la spia
 Lavoro è accesa o lampeggiante (quando i dati vengono elaborati o ricevuti), visualizza l'elenco dei processi. Selezionare un processo dall'elenco per annullarlo.Questo tasto è indicato come [
 ] (: Stato lavoro/Annulla) in questo manuale. |
Non ha alcuna funzione.
|
||||
|
(3)
 (
 : Utilità) |
Apre il menu [Menu Utilità]. Stampa le informazioni relative alle impostazioni della stampante, incluse le impostazioni correnti. In questo manuale il tasto è rappresentato come [
 ] (: Utilità). |
Non ha alcuna funzione.
|
Torna su alla voce precedente nella gerarchia. In questo manuale il tasto è rappresentato come [
 ]. |
||
|
(4)
 (
 : Indietro) |
Non ha alcuna funzione.
|
Torna su alla voce precedente nella gerarchia. In questo manuale il tasto è rappresentato come [
] (: Indietro). |
|||
|
(5)
 (
: In linea) |
Passa la stampante dallo stato In linea allo stato Fuori linea e viceversa. La stampante è online quando la spia sotto il tasto è accesa ed è offline quando la spia è spenta.
In questo manuale il tasto è rappresentato come [  ] (: In linea). |
||||
|
(9)
 (Risparmio energia)
|
Passa o recupera la stampante dalla modalità attesa.
In questo manuale il tasto è rappresentato come [  ] (Risparmio energia). |
||||
|
(10)
 (
: Lavoro) |
Apre il menu [Lavoro]. È possibile stampare vari elenchi di registro. In questo manuale il tasto è rappresentato come [
 ] (: Lavoro). |
Non ha alcuna funzione.
|
Seleziona la voce superiore successiva nella stessa gerarchia. Quando il valore d'impostazione è numerico, il tasto consente di aumentare il valore. Tenendo premuto il tasto, la velocità di incremento del valore aumenta in base alla voce. In questo manuale il tasto è rappresentato come [
 ]. |
||
|
(11)
 (
 : Impostazioni) |
Visualizza il menu [Configurazione]. Consente di configurare l'ambiente di stampa, incluse la regolazione del layout e la variazione delle proporzioni della stampa. In questo manuale il tasto è rappresentato come [
 ] (: Impostazioni). |
Scende nella gerarchia. In questo manuale il tasto è rappresentato come [
 ]. |
|||
|
(12)
 (OK)
|
Non ha alcuna funzione.
|
Esegue la voce selezionata. Diversamente, scende nella gerarchia. In questo manuale il tasto è rappresentato come [OK].
|
|||
|
(13)
 (
 : Ripristina) |
Apre il menu [Ripristino]. Effettua il ripristino (reset) della stampante, l'output dei dati di stampa e l'arresto dell'unità. In questo manuale il tasto è rappresentato come [
 ] (: Ripristina). |
Seleziona la voce inferiore successiva nella stessa gerarchia. Quando il valore d'impostazione è numerico, il tasto consente di ridurre il valore. Tenendo premuto il tasto, la velocità di decremento del valore aumenta in base alla voce. In questo manuale il tasto è rappresentato come [
 ]. |
|||
|
(14)
 (Log In/Out)
|
Viene visualizzata la schermata di accesso per l'uso delle funzioni MEAP. (solo LBP7680Cx)
|
||||
|
(15)
 (
 : Applicazione) |
Passerà alla schermata del menu. Ogni volta che si preme il tasto, la schermata di stampa passa a → Applicazione MEAP 1 → Applicazione MEAP 2 … Applicazione MEAP 8 → Stampa diretta USB → Schermata di stampa → Schermata del menu. (solo LBP7680Cx)
Questo tasto è indicato come [
] (: Applicazione) in questo manuale.
|
||||
|
(17)
 (
 : Selezione alimentatore) |
Apre il menu [Selez. alimentatore]. Consente di specificare quale alimentazione carta utilizzare per stampare (cassetto della carta e vassoio multiuso) e il formato della carta utilizzato. In questo manuale il tasto è rappresentato come [
] (: Selezione alimentatore). |
Non ha alcuna funzione.
|
|||
Visualizzazione
Il display del pannello di controllo della stampante è quello raffigurato di seguito. In esso vengono visualizzati lo stato della stampante, i messaggi, le voci e le impostazioni dei menu.
 |
 |
|
|
|
|
|
|
Quando la stampante è pronta per stampare
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Quando si utilizza la stampante dal pannello di controllo
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
(1)
|
Campo stato/funzionamento
|
(2)
|
Campo alimentazione carta/formato carta
|
(3)
|
Campo toner rimanente
|
|
|
Visualizza lo stato della stampante e la modalità di stampa.
|
|
Visualizza il formato della carta presente nell'alimentazione carta correntemente selezionata utilizzando un'abbreviazione.
Le abbreviazioni corrispondono ai formati carta, come elencato di seguito (Legal: LG, Letter: LT, Executive: EX, Statement: ST, Foolscap: FC, Busta DL: DL, Busta COM-10: CO, Busta ISO-C5: EC5, Busta Monarch: MO, Busta ISO-B5: EB5, Scheda: IC, Formato personalizzato: da 80 a 99, Formato personalizzato R: da 80R a 99R, formati misti: FR)
|
|
Visualizza la quantità di toner rimanente.
|
