Installazione di moduli ROM

NOTA
È necessario disporre di un giravite a croce.
Tenere pronto un giravite adatto per dimensioni alle viti che fissano il coperchio dello slot.
1
Spegnere la stampante e poi scollegare tutti i suoi cavi.
Spegnere la stampante prima di escludere l'alimentazione.
Per i dettagli sulla procedura di spegnimento della stampante, vedere "Accensione e spegnimento della stampante".

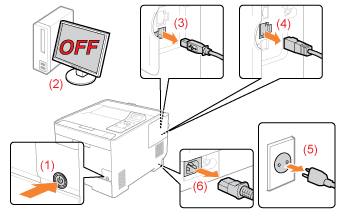

<Come scollegare i cavi>
Cavo USB*
(2) Spegnere il computer.
(3) Scollegare il cavo dalla stampante.
Cavo LAN*
(4) Scollegare il cavo dalla stampante.
Cavo di alimentazione
(5) Scollegare la spina del cavo di alimentazione dalla presa elettrica.
(6) Scollegare il cavo dalla stampante.
*
Il cavo può essere collegato o meno in base all'ambiente operativo utilizzato.
2
Rimuovere il coperchio destro.
(1)
Tenendo la linguetta (A), aprire un po' il coperchio.
(2)
Rimuovere il coperchio nel modo indicato dalla freccia.
3
Aprire il coperchio dello slot.
(1)
Rimuovere le due viti.
(2)
Aprire il coperchio dello slot.
NOTA
Informazioni sulla posizione d'installazione dei moduli ROM
Verificare i punti d'installazione e i rispettivi orientamenti prima di installare i moduli ROM.
4
Installare i moduli ROM.
Spingere il modulo ROM nella stampante con delicatezza ma in modo deciso, allineandolo ai due connettori.
5
Chiudere il coperchio dello slot.
(1)
Chiudere il coperchio.
(2)
Rimettere a posto e serrare le due viti.
6
Fissare il coperchio destro.
(1)
Fissare il coperchio destro.
(2)
Chiudere il coperchio.
A questo punto attenersi alle procedure descritte di seguito (per installare la scheda SD, seguire la procedura dal passo 2 in "Installazione di scheda SD").
Se si installano nello stesso momento stampante e moduli ROM
1
Collegare il cavo di alimentazione.
"Collegamento del cavo di alimentazione"
2
Specificazione delle impostazioni iniziali della stampante
"Accensione e selezione di lingua e ora"
Selezione del tipo di driver della stampante.
"Selezione del tipo di driver della stampante"
3
Caricare la carta.
"Caricamento della carta nel cassetto"
"Caricamento di carta nel vassoio multiuso"
4
Collegamento a un computer.
"Collegamento a un computer"
5
Installare il driver della stampante.
"In Windows"
"In Macintosh"
6
Controllare l'operazione di stampa.
Verificare il funzionamento tramite la pagina di prova in Windows.
"Operazioni di base/informazioni varie per Windows"
7
Controllare l'installazione dei moduli ROM.
"Controllo dell'installazione dei moduli ROM"
8
Specificare le impostazioni del modulo ROM secondo necessità.
Specificare le impostazioni nelle funzioni del menu.
"Menu [Configurazione] (opzioni [PS])"
Per i dettagli sull'impostazione dei caratteri del codice a barre, vedere "Guida per la stampa dei codici a barre" contenuta nello User Manual CD-ROM.
Se si installano i moduli ROM in seguito (se si utilizza già la stampante)
1
Collegare i cavi.
Collegare nuovamente i cavi che sono stati scollegati.
2
Controllare l'installazione dei moduli ROM.
"Controllo dell'installazione dei moduli ROM"
3
Specificare le impostazioni del modulo ROM secondo necessità.
Specificare le impostazioni nelle funzioni del menu.
"Menu [Configurazione] (opzioni [PS])"
Per i dettagli sull'impostazione dei caratteri del codice a barre, vedere "Guida per la stampa dei codici a barre" contenuta nello User Manual CD-ROM.
