Nombres y dimensiones de cada componente
Nombre de componente
Vista frontal
|
NOTA
|
Acerca de la película adherida al panel de controlRetírela antes de utilizar el panel.
|
|
(1)
|
Cubierta frontal
|
 |
(4)
|
Cassette de papel
|
|
(7)
|
Panel de control
|
|
(10)
|
Asas para mover la impresora
|
|
(2)
|
Bandeja multiuso
|
|
(5)
|
Bandeja de salida
|
|
(8)
|
Conector de memoria USB*
|
|
||
|
(3)
|
Guía de transporte de alimentación manual
|
|
(6)
|
Interruptor de alimentación
|
|
(9)
|
Ranuras de ventilación
|
|
* solo para LBP7680Cx

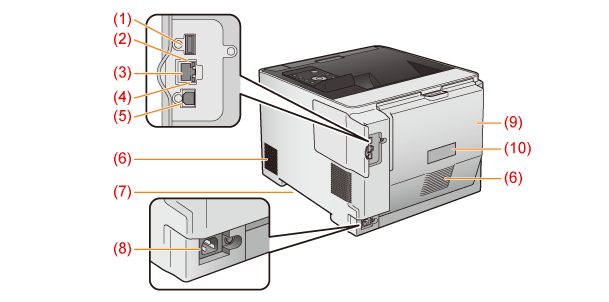

Vista posterior
|
(1)
|
Conector USB (para dispositivos USB)
|
|
(5)
|
Conector USB (para conexión al ordenador)
|
|
(9)
|
Cubierta trasera
|
|
(2)
|
Indicador ACT (amarillo)
|
|
(6)
|
Ranuras de ventilación
|
|
(10)
|
Etiqueta de clasificación
|
|
(3)
|
Conector de LAN
|
|
(7)
|
Asas para mover la impresora
|
|
||
|
(4)
|
Indicador LNK (verde)
|
|
(8)
|
Toma de corriente
|
|

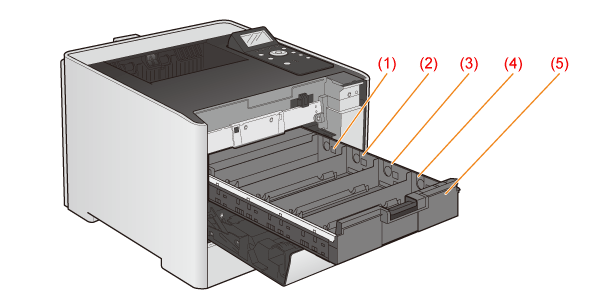

Vista interior
|
(1)
|
Ranura de cartucho de tóner A (amarillo)
|
|
(4)
|
Ranura de cartucho de tóner N (negro)
|
|
(2)
|
Ranura de cartucho de tóner M (magenta)
|
|
(5)
|
Bandeja del cartucho de tóner
|
|
(3)
|
Ranura de cartucho de tóner C (cian)
|
|

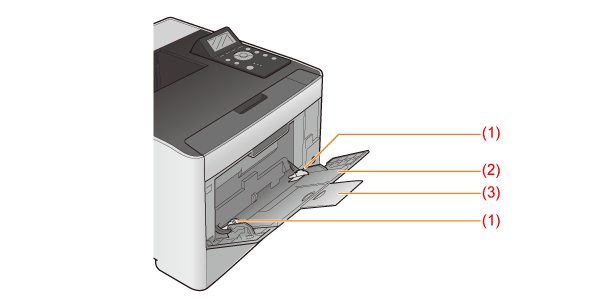

Bandeja multiuso
|
(1)
|
Guía del papel
|
|
(2)
|
Bandeja auxiliar
|
|
(3)
|
Bandeja de extensión
|
Cassette de papel
|
(1)
|
Palancas de liberación de bloqueo
|
|
(2)
|
Guías de papel
|
|
(3)
|
Palancas de liberación de bloqueo
|
Dimensiones de cada componente

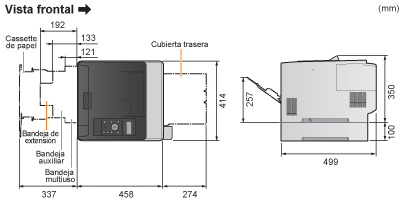

Impresora

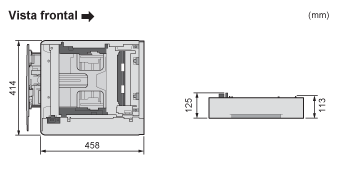

Unidad de alimentador de papel PF-701
