控制面板

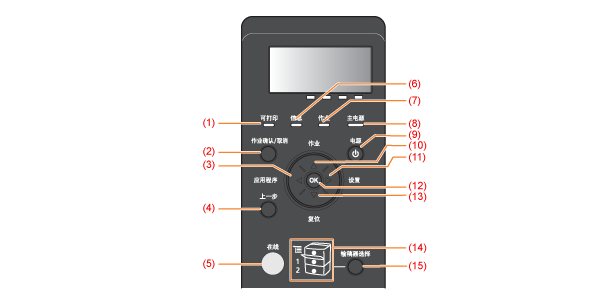

控制面板上有显示打印机状态的指示灯和显示屏以及打印机操作键。

指示灯

名称	状态		参考
(1) 就绪指示灯	（亮起）	打印机可以打印。	-
(1) 就绪指示灯	（闪烁）	打印机正准备打印。	-
(5) 在线指示灯	（亮起）	联机（打印机可接收来自计算机的打印数据。）如果打印机进入睡眠模式，那么即使打印机联机，在线指示灯也会熄灭。	"联机和脱机"
(6) 信息指示灯	（亮起）	发生问题，打印无法执行。（如果打印机在脱机时进入睡眠模式，那么即使未发生任何问题，信息指示灯也会亮起。）	"信息指示灯亮起"
(7) 作业指示灯	（亮起）	打印机正在接收数据。数据留在打印机内存中。	-
(7) 作业指示灯	（闪烁）	打印机正在处理数据。	-
(8) 主电源指示灯	（亮起）	打印机电源已开。	-
(14) 纸张来源指示灯	（亮起）	选择了纸张来源。	-
(14) 纸张来源指示灯	（闪烁）	由于未装入任何纸张，所以无法执行打印。未安装纸盒。（对于多功能托盘，即使未装入任何纸张，该指示灯也会亮起。）	"纸张装入和输出"

按键

名称	功能
(2) (作业确认/取消)	打印机联机时	打印机脱机时	显示菜单时
(2) (作业确认/取消)	如果在作业指示灯亮起或闪烁（正在处理或接收数据时）时按下，显示作业列表。从列表中选择一项作业，可取消作业。此按键在本手册中表示为 [ ]（作业确认/取消）。		不起作用。
(3) (应用程序)	显示 [应用程序菜单] 菜单，打印有关打印机设置（包括当前设置）的信息。此按键在本手册中表示为 [ ]（应用程序）。	不起作用。	返回上一个层次结构。此按键在本手册中表示为 [ ]。
(4) (上一步)	不起作用。		返回上一个层次结构。此按键在本手册中表示为 [ ]（上一步）。
(5) (在线)	切换联机与脱机。按键下的指示灯亮起时打印机联机，指示灯熄灭时打印机脱机。此按键在本手册中表示为 [ ]（在线）。
(9) （电源）	如果 [睡眠模式] 设定的设置不是 [关闭],，则打印机进入睡眠模式。在本手册中此按键表示为 [ ]（电源）。
(10) (作业)	显示 [作业] 菜单，可打印各种日志列表。此按键在本手册中表示为 [ ]（作业）。	不起作用。	选择同一层次结构中上一级的项目。如果设置值为数值，则增大该值。如果按住按键，数值增大的速度会加快，具体取决于项目。此按键在本手册中表示为 [ ]。
(11) (设置)	显示 [设置] 菜单，配置打印环境，包括布局调整和缩放打印输出。此按键在本手册中表示为 [ ]（设置）。		进入下一级层次结构。此按键在本手册中表示为 [ ]。
(12) （确定）	不起作用。		执行所选项目，否则进入下一级层次结构。此按键在本手册中表示为 [OK]。
(13) (复位)	显示 [复位] 菜单，执行打印机复位操作、打印数据输出和关机操作。此按键在本手册中表示为 [ ]（复位）。		选择同一层次结构中下一级的项目。如果设置值为数值，则减小该值。如果按住按键，数值减小的速度会加快，具体取决于项目。此按键在本手册中表示为 [ ]。
(15) (输稿器选择)	显示 [选择输稿器] 菜单，在纸盒和多功能托盘之间指定打印使用的纸张来源，并且指定纸张尺寸。此按键在本手册中表示为 [ ]（输稿器选择）。		不起作用。

显示

打印机控制面板上的显示屏如下所示，它显示打印机状态、信息、菜单功能的项目和设置。


	打印机可以打印时


	使用控制面板操作打印机时


(1)	状态/操作栏	(2)	纸张来源/纸张尺寸栏	(3)	剩余墨粉栏
	显示打印机状态和打印模式。		使用缩略语显示当前所选纸张来源中的纸张尺寸。下列纸张尺寸的名称用缩略语表示。（Legal：LG、Letter：LT、Executive：EX、Statement：ST、Foolscap：FC、信封 DL：DL、信封 COM-10：CO、ISO-C5 信封：EC5、信封 Monarch：MO、ISO-B5 信封：EB5、索引卡片：IC、自定义尺寸：80 至 99、自定义尺寸 R：80R 至 99R、混合尺寸：FR）		显示剩余的墨粉量。
