Bezeichnungen und Abmessungen der einzelnen Teile
Teilebezeichnung

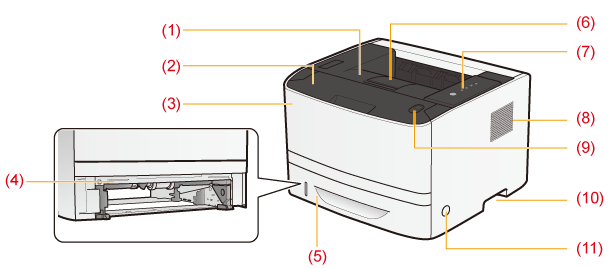

Frontansicht
|
(1)
|
Ausgabefach
|
 |
(4)
|
Transportführung für Duplexdruck
|
|
(7)
|
Bedienungsfeld
|
|
(10)
|
Transportgriffe
|
|
(2)
|
Deckblatt
|
|
(5)
|
Papierkassette
|
|
(8)
|
Lüftungsschlitze
|
|
(11)
|
Netzschalter
|
|
(3)
|
Mehrzweck-Papierfach
|
|
(6)
|
Hilfsfach
|
|
(9)
|
Taste Öffnen
|
|

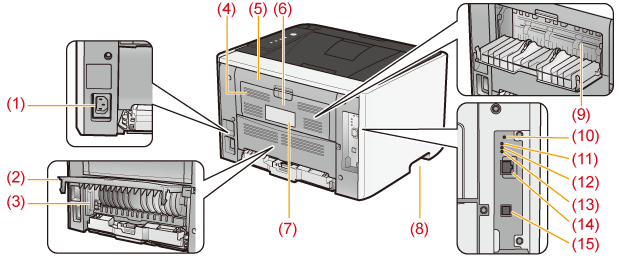

Rückansicht
|
(1)
|
Netzkabelanschluss
|
|
(6)
|
Ausgabeauswahl-Abdeckung
|
|
(11)
|
Fehleranzeige (Orange)
|
|
(2)
|
Abdeckung Duplexeinheit
|
|
(7)
|
Typenschild
|
|
(12)
|
LNK-Anzeige (Grün)
|
|
(3)
|
Papierformat-Schalthebel
|
|
(8)
|
Transportgriffe
|
|
(13)
|
100-Anzeige (Grün)
|
|
(4)
|
Lüftungsschlitze
|
|
(9)
|
Neben-Ausgabefach
|
|
(14)
|
LAN-Anschluss
|
|
(5)
|
Hintere Abdeckung
|
|
(10)
|
Rückstelltaste
|
|
(15)
|
USB-Anschluss
|

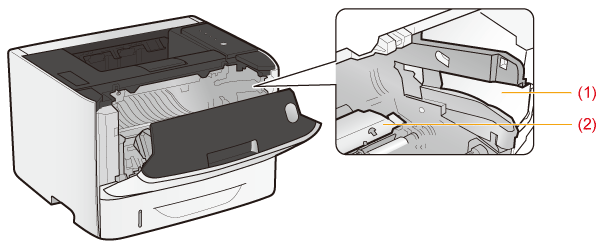

Innenansicht
|
(1)
|
Tonerpatronenführung
|
|
(2)
|
Transportführung
|
Mehrzweck-Papierfach
|
(1)
|
Papierführung
|
|
(2)
|
Facherweiterung
|
|
(3)
|
Hilfsfach
|

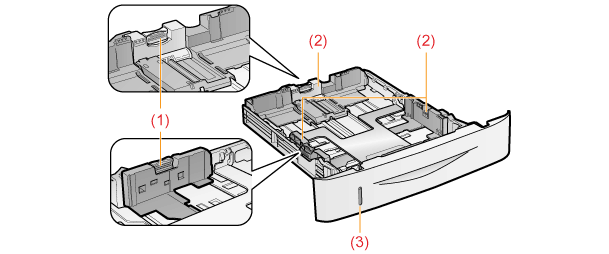

Papierkassette
|
(1)
|
Verriegelungslösehebel
|
|
(2)
|
Papierführung
|
|
(3)
|
Papierstandanzeige
|

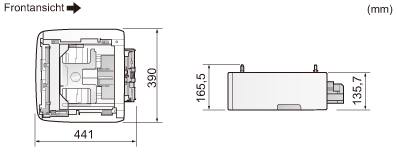

Abmessungen der einzelnen Teile
Drucker
Papiereinzugseinheit PF-44
