各部分的名称和尺寸
部件名称

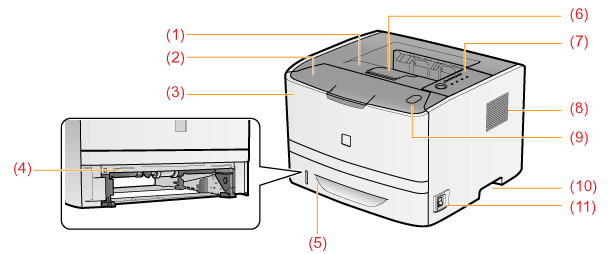

前视图
|
(1)
|
打印面朝下出纸托盘
|
 |
(4)
|
双面打印传输导板
|
|
(7)
|
控制面板
|
|
(10)
|
搬运用把手
|
|
(2)
|
前盖
|
|
(5)
|
纸盒
|
|
(8)
|
通风口
|
|
(11)
|
电源开关
|
|
(3)
|
多功能托盘
|
|
(6)
|
辅助托盘
|
|
(9)
|
打开按钮
|
|

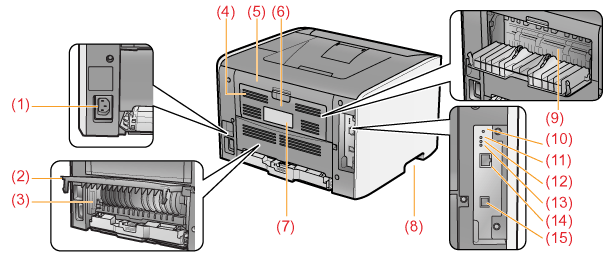

后视图
|
(1)
|
电源插孔
|
|
(6)
|
输出选择盖板
|
|
(11)
|
ERR 指示灯（橙色）
|
|
(2)
|
双面组件盖板
|
|
(7)
|
铭牌
|
|
(12)
|
LNK 指示灯（绿色）
|
|
(3)
|
纸张尺寸切换控制杆
|
|
(8)
|
搬运用把手
|
|
(13)
|
100 指示灯（绿色）
|
|
(4)
|
通风口
|
|
(9)
|
打印面朝上出纸槽
|
|
(14)
|
局域网连接器
|
|
(5)
|
后盖
|
|
(10)
|
重置按钮
|
|
(15)
|
USB 连接器
|

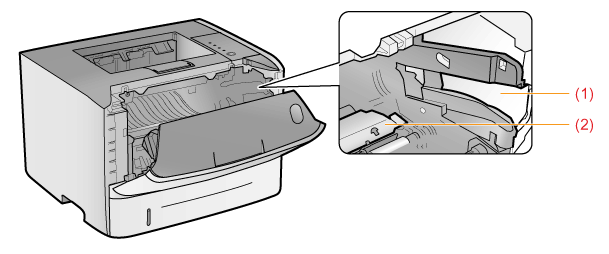

内视图
|
(1)
|
硒鼓导轨
|
|
(2)
|

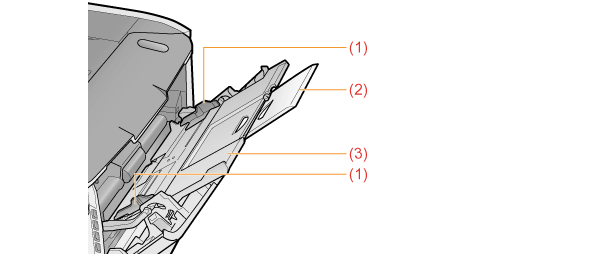

传输导板
|
多功能托盘
|
(1)
|
纸张导板
|
|
(2)
|
托盘加长板
|
|
(3)
|
辅助托盘
|

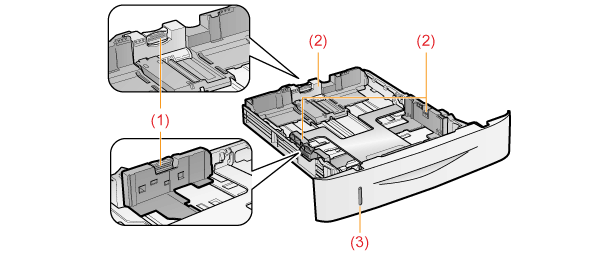

纸盒
|
(1)
|
锁定释放杆
|
|
(2)
|
纸张导板
|
|
(3)
|
纸张量指示器
|

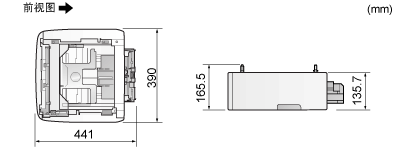

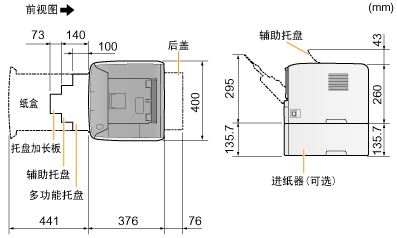

各部分的尺寸
打印机
进纸器单元 PF-44
