Sostituzione dell'unità tamburo
Quando l'unità tamburo è quasi esaurita e deve essere sostituita, viene visualizzato un messaggio sul pannello digitale. Per sostituire l'unità tamburo, attenersi alla procedura riportata di seguito. L'esempio seguente descrive la procedura di sostituzione per l'unità tamburo 4.
|
IMPORTANTE
|
|
Per stampe di alta qualità, si consiglia di sostituire l'unità tamburo con un'unità originale Canon.
Custodire le unità tamburo lontano da sorgenti luminose, per esempio la luce solare diretta.
Se l'unità tamburo viene custodita in un ambiente freddo ma riscaldato rapidamente o soggetto a brusche variazioni di temperatura, al suo interno si formano gocce d'acqua (condensa).
Non rimuovere il coperchio protettivo arancione prima di inserire l'unità tamburo nella macchina.
|
|
NOTA
|
|
A seconda del proprio contratto, nella parte inferiore del pannello digitale potrebbe apparire un messaggio che richiede la sostituzione dell'unità tamburo.
 Premere [Chiudi] una volta terminata la sostituzione dell'unità tamburo.
|
1.
Premere
.
.2.
Aprire il pannello anteriore dell'unità principale.
3.
Aprire il pannello dell'unità tamburo.
4.
Estrarre l'unità tamburo da sostituire.
|
IMPORTANTE
|
|
Estrarre l'unità tamburo sostenendola con le mani, come indicato nello schema.
|
5.
Preparare la nuova unità tamburo.
|
IMPORTANTE
|
|
Non rimuovere ancora il coperchio protettivo arancione.
 |
6.

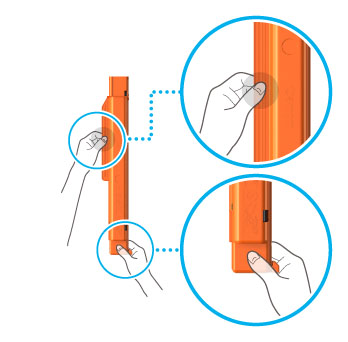

Tenere la nuova unità tamburo come indicato.
7.

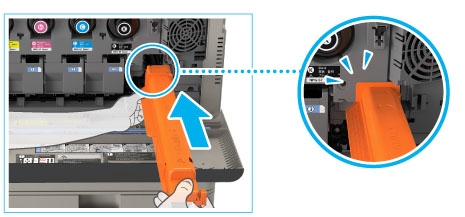

Inserire l'unità tamburo nuova nell'unità principale con il coperchio protettivo installato.
|
NOTA
|
|
Inserire l'unità tamburo finché la flangia del coperchio protettivo non tocca l'unità principale.
|
8.

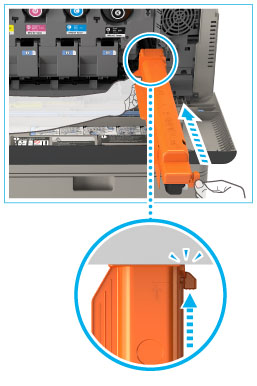

Premere la leva sul lato destro del coperchio protettivo riportandola nella macchina.
9.
Rimuovere il coperchio protettivo estraendolo dalla macchina.
10.
Premere l'unità tamburo e verificare che non si muova.
11.
Chiudere il pannello dell'unità tamburo.
 ATTENZIONE |
|
Quando si chiude il pannello anteriore dell'unità principale, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio.
|
12.
Seguire la procedura riportata nei passaggi da 2 a 10 per la sostituzione delle unità tamburo che necessitano di tale operazione, quindi chiudere il pannello anteriore dell'unità principale.
