Eliminazione di un inceppamento carta nell'unità di pinzatura a sella
Controllare la posizione dell'inceppamento carta e seguire la procedura descritta di seguito, facendo riferimento alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
1.
Aprire il pannello anteriore del finisher.
2.

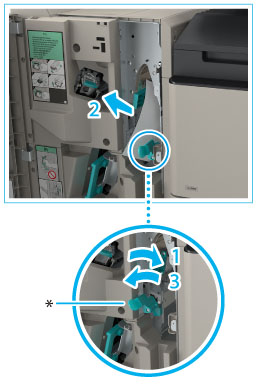

Ruotare la manopola verso destra in direzione della freccia (senso antiorario) fino all'arresto.
3.
Premere la manopola a sinistra e ruotarla nella direzione della freccia (senso orario).
4.
Rimuovere la carta inceppata che sporge dalla sezione di consegna.
5.
Rimuovere la carta inceppata dalla guida di consegna inferiore.
 |
1. Inclinare la guida di consegna verso destra. |
2. Rimuovere la carta inceppata. |
|
3. Riportare la guida di consegna nella posizione originale. |
* Guida di consegna inferiore
 ATTENZIONE |
|
Quando si riporta la guida di consegna nella posizione originale, prestare attenzione a non intrappolare le dita per evitare infortuni.
|
6.
Chiudere il pannello anteriore del finisher.
|
ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
7.
Seguire le istruzioni riportate nella schermata.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
