Eliminazione di un inceppamento punti nell'unità di pinzatura a sella
Controllare la posizione dell'inceppamento del punto di pinzatura e seguire la procedura descritta di seguito, facendo riferimento alle istruzioni sul pannello digitale per rimuovere il punto inceppato.
|
IMPORTANTE
|
|
Chiudere tutti i pannelli e i cassetti della macchina prima di eliminare i punti inceppati.
Prima di eliminare l'inceppamento punti nell'unità di pinzatura a sella, rimuovere tutti i fogli consegnati nel vassoio opuscoli.
|
1.
Aprire il pannello anteriore del finisher.
2.
Estrarre l'unità di pinzatura a sella.
 |
1. Afferrare l'impugnatura dell'unità di pinzatura a sella ed estrarla fino all'arresto. |
 |
2. Tirare l'unità di pinzatura dell'unità di pinzatura a sella verso di sé e spingerla verso l'alto. |
3.
Estrarre il portapunti nel quale è presente l'inceppamento punti tenendolo per il lato sinistro e destro.
4.

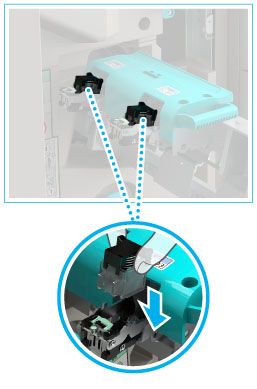

Spingere verso il basso la linguetta del portapunti.
5.
Rimuovere i punti inceppati.
 ATTENZIONE |
|
Attenzione a non farsi male con le graffette.
|
6.

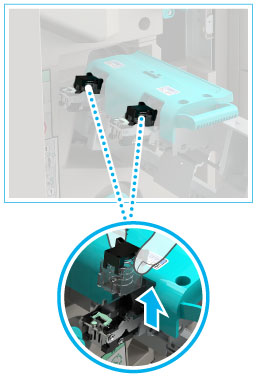

Riportare il portapunti nella posizione originale.
Inserire, spingendolo, il portapunti, finché si blocca in posizione.
7.
Spingere delicatamente l'unità di pinzatura a sella nella posizione originale.
 |
1. Tirare l'unità di pinzatura verso di sé e spingerla verso il basso nella posizione originale. |
 |
2. Afferrare l'impugnatura dell'unità di pinzatura a sella e riportarla alla posizione originale. |
|
ATTENZIONE |
|
Quando si riporta l'unità di pinzatura a sella nella posizione originale, prestare attenzione a non intrappolare le dita per evitare infortuni.
|
8.
Chiudere il pannello anteriore del finisher.
|
ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
|
NOTA
|
|
Dopo aver eliminato l'inceppamento punti, riposizionare manualmente i punti nell'unità di pinzatura a sella. (Vedere "Riposizionamento punti pinzatura a sella".)
|
