Sostituzione della cartuccia di punti nell'unità di pinzatura a sella (Booklet Finisher-U1)
Quando l'unità di pinzatura a sella del Booklet Finisher-U1 ha quasi esaurito i punti ed è necessario sostituire la cartuccia di punti, sul pannello digitale viene visualizzata una schermata che chiede di sostituire la cartuccia di punti. Per sostituirla, attenersi alla procedura descritta di seguito.
 ATTENZIONE |
|
Attenzione a non farsi male con le graffette.
|
|
IMPORTANTE
|
|
Se necessario, rimuovere tutta la carta depositata nel vassoio opuscoli prima di sostituire la cartuccia dei punti dell'unità di pinzatura a sella.
|
|
NOTA
|
|
Il Booklet Finisher-U1 è un prodotto opzionale.
Si consiglia di avere sempre delle cartucce di scorta.
Utilizzare solo cartucce adatte per questa macchina.
|
1.
Aprire il pannello anteriore del finisher.
2.
Estrarre l'unità di pinzatura a sella.
 |
1. Afferrare l'impugnatura dell'unità di pinzatura a sella ed estrarla fino all'arresto. |
 |

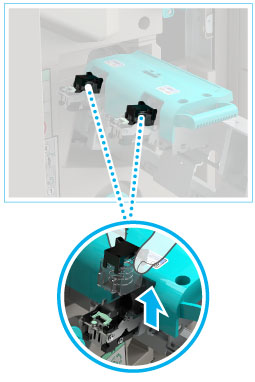

2. Tirare l'unità di pinzatura dell'unità di pinzatura a sella verso di sé e spingerla verso l'alto. |
3.
Estrarre la cartuccia di punti vuota.
4.
Preparare la cartuccia di punti nuova.
 |
1. Rimuovere le (due) cartucce di punti nuove dalla confezione. |
 |
2. Prima di inserire la cartuccia di punti, rimuovere la parte nera sull'estremità. |
5.

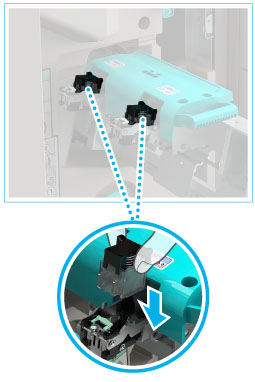

Inserire la cartuccia di punti nuova spingendola finché si blocca in posizione.
|
IMPORTANTE
|
|
Quando si sostituiscono le cartucce di punti, sostituire sia quella anteriore sia quella posteriore.
È possibile inserire una sola cartuccia di punti alla volta su ogni lato.
|
6.
Spingere l'unità di pinzatura a sella nella posizione originale.
|
ATTENZIONE |
|
Nel riportare, spingendola, l'unità di pinzatura a sella in posizione iniziale, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio.
|
7.
Chiudere il pannello anteriore del finisher.
|
ATTENZIONE |
|
Quando si chiude il pannello anteriore del finisher, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio.
|
|
IMPORTANTE
|
|
Una volta sostituito il portapunti, riposizionare manualmente i punti nell'unità di pinzatura a sella. (Vedere "Riposizionamento punti pinzatura a sella".)
|
