Sett bakfra

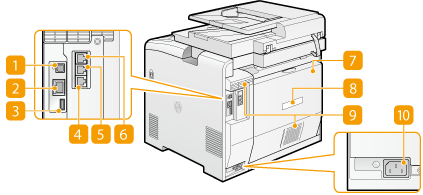

MF729Cx / MF728Cdw / MF724Cdw

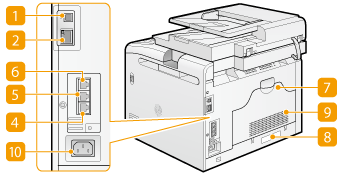

MF628Cw / MF623Cn
USB-port (USB 2.0)
Koble til en USB-kabel når du kobler maskinen til en datamaskin.
LAN-port
Koble til en LAN-kabel når du kobler maskinen til en kablet LAN-ruter, e.l. Koble til kablet LAN
USB-port (USB 1.1) (MF729Cx / MF728Cdw / MF724Cdw)
Bruk denne porten for å koble til enheter som et tredjeparts USB-tastatur.
Kontakt for telefonlinje (MF729Cx / MF728Cdw / MF628Cw)
Koble til en telefonledning når du kobler maskinen til en telefonlinje. Koble til telefonlinjen
Ekstern telefonkontakt (MF729Cx / MF728Cdw / MF628Cw)
Koble til telefonen eller telefonsvareren. Koble til telefonlinjen
Kontakt for telefonrør (MF729Cx / MF728Cdw / MF628Cw)
Koble til det ekstra telefonrøret.
Bakre deksel
Åpne det bakre dekselet når du skal fjerne en papirstopp. Fjerne papirstopp
Merkeetikett
Etiketten viser serienummeret, som er nødvendig når du gjøre henvendelser om maskinen. Når et problem ikke kan løses
Ventilasjonsåpninger
Luft fra innsiden av maskinen slippes ut for å kjøle ned innsiden av maskinen. Legg merke til at du kan blokkere ventilasjonen dersom du plasserer gjenstander foran ventilasjonsåpningene. Installasjon
Strømkontakt
Koble til strømledningen.
