Galinė pusė

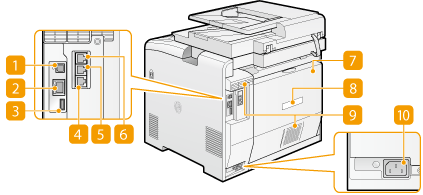

MF729Cx / MF728Cdw / MF724Cdw

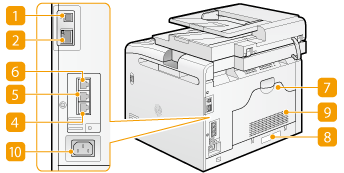

MF628Cw / MF623Cn
USB prievadas (USB2.0)
Skirtas USB kabeliui, kai aparatas jungiamas prie kompiuterio.
LAN prievadas
Skirtas LAN kabeliui, kai aparatas jungiamas prie laidinio LAN maršrutizatoriaus ir t. t. Prisijungimas prie laidinio LAN
USB prievadas (USB1.1) (MF729Cx / MF728Cdw / MF724Cdw)
Naudokite š lizdą įrenginiams, tokiems kaip trečiosios šalies USB klaviatūra, prijungti.
Telefono linijos lizdas (MF729Cx / MF728Cdw / MF628Cw)
Skirtas telefono kabeliui prijungti, kai aparatas jungiamas prie telefono linijos. Telefono linijos prijungimas
Išorinio telefono lizdas (MF729Cx / MF728Cdw / MF628Cw)
Skirtas telefonui arba atsakikliui prijungti. Telefono linijos prijungimas
Ragelio lizdas (MF729Cx / MF728Cdw / MF628Cw)
Skirtas papildomam rageliui prijungti.
Galinis dangtis
Atidarykite galinį dangtį, kai norite išimti įstrigusį popierių. Įstrigusio popieriaus išėmimas
Nominaliųjų verčių etiketė
Etiketėje nurodytas serijos numeris, kurį reikia nurodyti pateikiant užklausas apie aparatą. Jei problemos išspręsti nepavyksta
Vėdinimo angos
Oras iš aparato išpučiamas, kad būtų vėsinamas vidus. Atminkite, kad priešais vėdinimo angas padėti daiktai trikdo vėdinimą. Montavimas
Maitinimo lizdas
Prijunkite maitinimo laidą.
