Vitre d'exposition

Utiliser la vitre d'exposition pour copier des originaux reliés (par exemple livres et magazines), des originaux imprimés sur du papier à fort ou faible grammage, ou des transparents. Il convient également d'utiliser la vitre d'exposition pour copier les originaux A3 dont l'image s'étend jusqu'aux bords sans que celle-ci soit tronquée.
1.

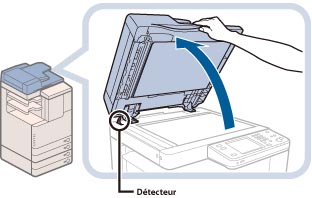

Soulever le chargeur/cache d'exposition.
IMPORTANT
Sur cette machine, le chargeur/cache d'exposition est équipé d'un détecteur d'ouverture/fermeture (encerclé dans l'illustration ci-dessus). Pour déposer les originaux sur la vitre d'exposition, soulever le chargeur/cache d'exposition d'environ 300 mm de manière à en écarter le détecteur. Si le détecteur ne s'écarte pas, le format des originaux risque de ne pas être détecté correctement.
2.

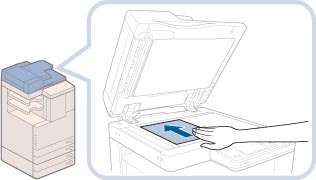

Placer les originaux face vers le bas.
La face de l'original devant être copiée doit être orientée vers le bas. Aligner le bord supérieur de l'original sur le bord arrière de la vitre d'exposition (au niveau de la flèche située dans le coin supérieur gauche).
Procéder de la même façon pour placer les livres et autres originaux reliés sur la vitre d'exposition.
REMARQUE
Pour agrandir un original A4 ou A5 sur du papier A3, placer l'original à l'horizontale sur la vitre d'exposition et l'aligner sur les repères A4R ou A5R.
3.

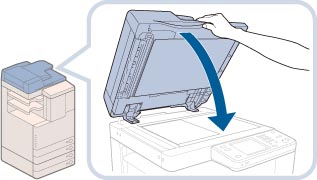

Fermer doucement le chargeur/cache d'exposition.
ATTENTION
Fermer doucement le chargeur/cache d'exposition en prenant soin de ne pas se pincer les mains.
Lors de la copie de livres épais placés sur la vitre d'exposition, ne pas appuyer trop fort sur le chargeur/cache d'exposition, sous peine d'endommager la vitre et de se blesser.
La lumière provenant de la vitre d'exposition peut être très intense lors de la fermeture du chargeur/cache d'exposition.
IMPORTANT
Lors du positionnement de l'original sur la vitre d'exposition, la machine détecte le format après fermeture du chargeur/cache d'exposition. Il est impératif de fermer le chargeur/cache d'exposition avant de lancer la copie.
REMARQUE

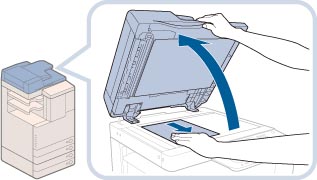

Retirer l'original de la vitre d'exposition une fois la lecture terminée.
Si le format de l'original n'est pas détecté, appuyer sur → suivre les instructions à l'écran pour le définir. Il est également possible de sélectionner le format manuellement.
REMARQUE
La machine détecte automatiquement le format des originaux suivants : A3, A4, A4R et A5.
