位置合わせシートを使用して画像位置を調整する

両面にプリント／コピーされた画像の位置を合わせるなど、手早く画像位置調整を行いたい場合は、位置合わせシートを使ってテストページをスキャナーで読み込むことで調整することができます。
マルチカラーイメージリーダーユニット・K1を装着時に調整できます。
メモ
位置合わせシートでは長尺紙の画像位置調整を行えません。
重要
調整を行う前に原稿台ガラスとフィーダー裏面の清掃を行ってください。（→原稿が正しく読み取れない（原稿台の清掃））
本機能を使用するには、位置合わせシートが必要です。詳細については、お買い求めの販売店にお問い合わせください。
位置合わせシート（A3用、11" × 17"用）は調整を行う前に、次の条件でプリントしてください。位置合わせシートが適切にプリントされていない場合、正確な調整結果を得られない場合があります。
位置合わせシートのサイズと同じサイズの用紙を使用してください。
200ｇ/ｍ2以上の用紙を使用してください。
倍率は、必ず100％（等倍）に設定してください。
表面の凸凹が大きいメディア（エンボス紙など）や色紙では正常に画像位置調整を行えない場合があります。［スキャナーを使用する］で正常に調整が行えない場合は、［スキャナーを使用しない］画像位置調整を行ってください。
1.
（設定／登録）を押す
2.
［環境設定］→［用紙設定］→［用紙種類の管理設定］を押す
3.
リストから編集する用紙種類を選択→［詳細/編集］を押す
4.
<画像位置調整>の［変更］を押す
5.
[スキャナーを使用する]を押す
6.
出力するテストページの部数を設定→［次へ］を押す
メモ
テストページの出力枚数が多いほど、調整精度が上がります。
テストページを複数枚出力して調整する場合は、必ず排紙された順番に、すべてのテストページを連続して読み込ませてください。順番を変更したり、連続して読み込みを行わなかった場合、正しい調整結果を得られない場合があります。
7.
調整したい種類の用紙がセットされている給紙箇所を選択→［プリント開始］を押す

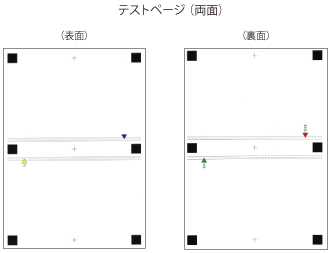

テストページが出力されます。
8.

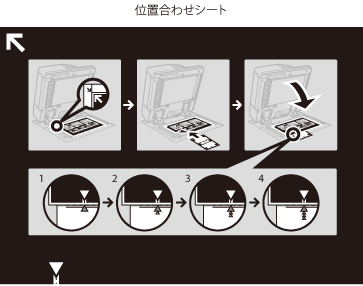

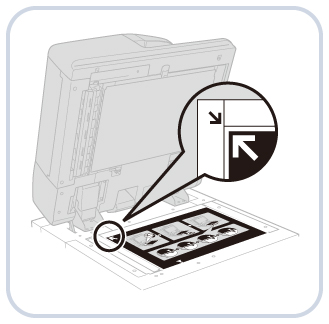

位置合わせシートを原稿台ガラスにセットし、位置合わせシートの矢印（↑）と原稿台ガラスの矢印（↑）を合わせる
9.
位置合わせシートのマークとテストページの読込１回目のマークを合わせる
10.
フィーダーを閉じ、［読込開始］を押す
メモ
フィーダーの開閉はゆっくりと行ってください。フィーダーを閉じるときは、位置合わせシートがずれないよう注意してください。
11.
テストページを上下逆さにして、位置合わせシートのマークとテストページの読込2回目のマークを合わせて原稿台ガラスにセット→［読込開始］を押す
12.
テストページを裏返して、位置合わせシートのマークとテストページの読込3回目のマークを合わせて原稿台ガラスにセット→［読込開始］を押す
13.
テストページを上下逆さにして、位置合わせシートのマークとテストページの読込4回目のマークを合わせて原稿台ガラスにセット→［読込開始］を押す
14.
調整終了
テストページを複数枚出力した場合は、9から13の手順を出力した枚数分繰り返します。すべてのテストページの読み込みが終わると調整が終了します。
テストページの出力順に連続して読み込ませてください。
メモ
位置合わせシートを使用した画像位置調整を行った後に、さらに細かく画像位置の微調整を行う場合は［スキャナーを使用しない］画像位置調整で対象項目を調整してください。
