Sekundäre Fixiereinheit
In diesem Abschnitt finden Sie Informationen zum Beheben eines Papierstaus, der in der sekundären Fixiereinheit auftritt. Die folgende Abbildung zeigt die Lage der sekundären Fixiereinheit.
HINWEIS |

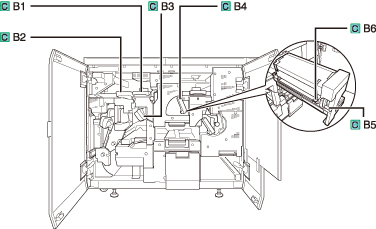

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.  |
Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
1.
Öffnen Sie die vordere Abdeckung der Fixing Station.
Öffnen Sie zuerst die rechte Seite der vorderen Abdeckung.
2.
Öffnen Sie die Führung (C-B1).
 VORSICHT |
Gehen Sie beim Öffnen der Führung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich nicht verletzen. |
3.
Greifen Sie den Hebel, um die Führung (C-B2) zu öffnen.
| VORSICHT |
Gehen Sie beim Öffnen der Führung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich nicht verletzen. |
4.
Entfernen Sie das gesamte gestaute Papier.
5.
Heben Sie die Führung (C-B2) an, und schließen Sie sie.
| VORSICHT |
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen. |
6.
Schließen Sie die Führung (C-B1).
| VORSICHT |
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen. |
7.
Öffnen Sie die Führung (C-B3).
| VORSICHT |
Gehen Sie beim Öffnen der Führung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich nicht verletzen. |
8.
Entfernen Sie das gesamte gestaute Papier.
9.
Schließen Sie die Führung (C-B3).
10.
Neigen Sie den Hebel (C-B4) nach links.
11.
Ziehen Sie die sekundäre Fixiereinheit bis zum Anschlag heraus.
| VORSICHT |
Die Teile um die Fixiereinheit herum sind hohen Temperaturen ausgesetzt. Achten Sie beim Entfernen von gestautem Papier darauf, außer der Abdeckung nichts in diesem Bereich zu berühren. |
12.
Öffnen Sie die Abdeckung (C-B5).
13.
Entfernen Sie das gesamte gestaute Papier.
14.
Schließen Sie die Abdeckung (C-B5) langsam.
| VORSICHT |
Schließen Sie die Abdeckung vorsichtig, damit Sie sich nicht die Finger klemmen und sich nicht verletzen. |
15.
Heben Sie die Führung (C-B6) an, und entfernen Sie das gesamte gestaute Papier.
16.
Schließen Sie die sekundäre Fixiereinheit, bis sie einrastet.
17.
Bringen Sie den Hebel (C-B4) an seine ursprüngliche Position zurück.
18.
Schließen Sie die vordere Abdeckung der Fixing Station.
Schließen Sie zuerst die linke Seite der vorderen Abdeckung.
19.
Folgen Sie den Anweisungen auf dem Sensordisplay.
HINWEIS |
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist. (Vgl. Abschnitt "Beseitigen von Papierstaus".) |
